BGT24LTR11N16

BGT24LTR11N16产品信息:

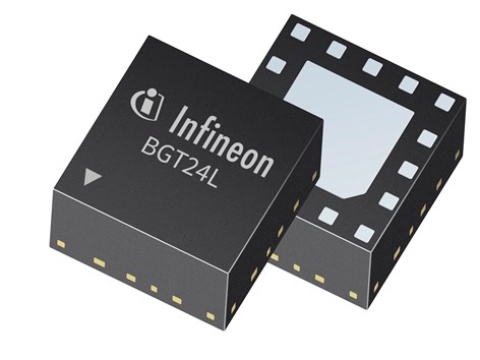

BGT24LTR11 是用于信号生成和接收的硅锗雷达MMIC,工作范围在24.00至24.25 GHz的24.0GHz ISM频段。它基于 24GHz 基本压控振荡器(VCO)。该器件在设计时考虑了多普勒雷达应用——它能够在没有任何外部 PLL 的情况下将发射信号保持在 ISM 频段内——且还可以用于其他类型的雷达,例如,FMCW 或 FSK。该器件采用 0.18 μm SiGe:C 技术制造,截止频率为 200GHz。采用16 引脚无铅符合 RoHS 的 TSNP 封装中。

特征描述

  • 24GHz 收发器 MMIC
  • 完全集成 VCO 的低相位噪声
  • 内置温度补偿电路,用于 VCO 稳定
  • 低功率损耗
  • 完全采用 ESD 保护器件
  • 单端 RF 和 IF 终端
  • 200Ghz 双极 SiGe:C 技术 b7hf200
  • 单电源电压 3.3V

PIR与雷达—哪种技术适合我?

被动红外(PIR)传感器一直是运动检测传感器的首选技术。不过,雷达技术的最新发展使雷达传感器变得更小、更加经济实惠,这使其成为PIR的可行替代方案,并且在许多情况下,是运动检测的更佳解决方案。

技术是否适合取决于相关应用的要求,其中包括成本、功能和设计。为确保您做出最适合您应用的选择,我们概述了雷达传感器相比PIR而言的一些主要优势。

最重要的是,雷达传感器可以提供比采用PIR技术更多的信息。PIR传感器是根据对象的热特征来探测物体的,而雷达传感器使用的则是多普勒原理。这使其能够检测物体是在移动还是静止,并测量其行进方向和速度,同时覆盖的检测区域比PIR传感器更大。相比PIR而言,它们也几乎不受下雪或炎热等环境条件的影响,并且在设计时具有更大灵活性。除此之外,雷达传感器可以分散安装在墙壁及其他固定装置后面,这样就可以很隐蔽,从外面看不到它们。这使它们成为智能家居照明、智能街道照明、入侵报警器、自动门和屏幕等应用的理想选择。

雷达较之PIR的四项优势:

(分立式)设计

检测范围更大

能够检测行进方向

灵敏度可调/更高

BGT24LTR11N16数据手册:

BGT24LTR11N16引脚功能、电路图:
