bq2000是一个可编程的单片集成电路，用于镍镉(NiCd)、镍氢(NiMH)或锂离子(Li-Ion)电池的快速充电管理。bq2000选择了合适的电池化学成分(镍或锂)，并继续进行正常充电和算法终端。这一过程消除了不良的，欠充电，或过度充电的条件，并允许准确和安全的终端上的快速充电
根据化学性质的不同，bq2000根据标准提供了若干电荷端:
为了安全起见，bq2000可在电池电压和温度在用户定义的范围内抑制快速充电。如果电池电压低于低压阈值，bq2000使用滴流充电对电池进行冷凝。对于镍氢电池，bq2000提供了一个可操作的顶部充电，以最大限度地提高电池容量。

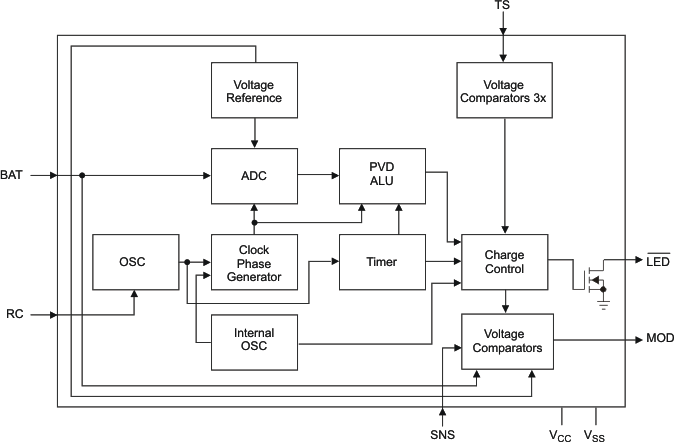

集成的高速比较器使bq2000成为一个完整的、高效的电池充电器电路的基础，用于镍基和锂基化学品。
下面是 [BQ2000充电控制器电路图]的电路图 BQ2000充电控制器电路图(责任编辑：自然美)
BQ2000充电控制器是目前电源技术领域中的新产品,它将充电控制所需的各单元电路集成在一片IC内,芯片内包含的运算器可使整个电路控制更精确,操作更安全,功能更完善。
BQ2000充电控制器是目前电源技术领域中的新产品,它将充电控制所需的各单元电路集成在一片IC内,芯片内包含的运算器可使整个电路控制更精确,操作更安全,功能更完善.其引脚排列如下图所示各引脚功能见下表:
直流输入为9～16 V,VCC =5V,充电电流为1A,可充4节镍基础电池或1节锂离子电池.当R7接电池负极时,可充4节镍基础电池;当R8接电池负极时,可充1节锂离子电池.
直流输入为9～16V,Vcc=5V,充电电流为1A,可充4节镍基础电池或1节锂离子电池.当R7接电池负极时,可充4节镍基础电池;当R8接电池负极时,可充1节锂离子电池.
欢迎转载,信息来自维库电子市场网（）来源:网络菜鸟
简介： 本文主要介绍了采用可编程蓄电池快速充电控制芯片bq2000的充电电路，它由于采用高频开关电路结构，所以效率高，使用方便。可用于镉镍、镍氢或锂电池的安全快充电。
