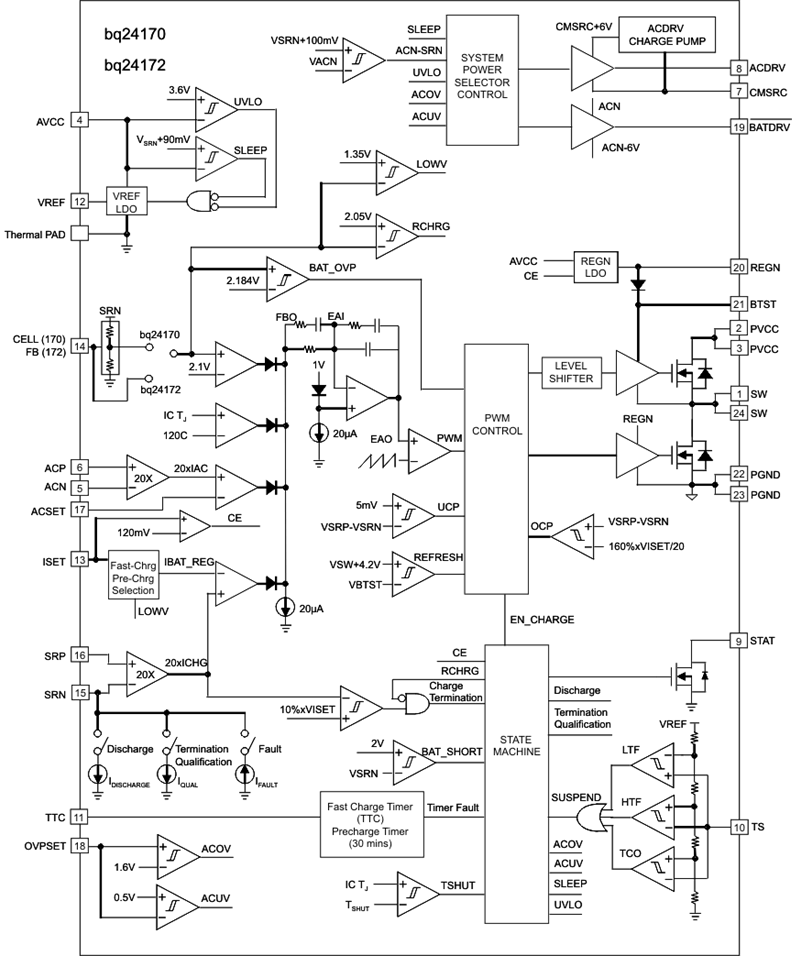

bq2417x器件是一个高度集成的独立锂离子和锂聚合物开关模式电池充电器，具有两个集成的n通道功率mosfet。该装置提供了高精度输入电流、充电电流和电压的恒定频率同步PWM控制器。bq2417x密切监控电池组温度，只允许在预设的温度窗口内充电。bq24170可为一个、两个或三个电池(由CELL引脚选择)充电，bq24172最多可为三个系列的Li+电池充电。

该装置分为预调、恒流、恒压三个阶段为电池充电。

当电流达到快速充电速率的10%时，充电终止。可编程充电器提供安全备份。当电池电压低于内部阈值时，bq2417x会自动重新启动充电周期;当输入电压低于电池电压时，bq2417x会进入低静电流休眠模式。

bq2417x具有动态电源管理(DPM)功能，可以在达到输入功率限制时减少充电电流，以避免适配器过载。一个高度精确的电流检测放大器可以精确测量从适配器的输入电流，以监控整个系统电源。

bq2417x在输入NMOS对ACFET (Q1)和RBFET (Q2)上提供电源路径选择门驱动器ACDRV/CMSRC，在电池PMOS设备(Q3)上提供BATDRV。当存在合格的适配器时，系统直接连接到该适配器。否则表示系统已接入电池。此外，电源通道防止电池发出嗡嗡声返回输入端。

bq2417x通过高达17v的直流电源为电池充电，包括汽车电池。输入过电压限制可通过OVPSET引脚调节。AVCC、ACP和ACN引脚的电流为30伏。插入高压直流电源时，Q1和Q2保持关闭状态，避免高压对系统造成损坏。

对于单芯应用，如果电池是不可拆卸的，系统可以直接连接到电池，简化电源路径设计，降低成本。在此配置下，如果适配器过载，电池可以自动补充系统负载。

bq2417x采用24引脚，5.5 mm × 3.5 mm薄VQFN封装。
