BQ25302是一款高度集成的独立开关模式电池充电器，适用于单细胞锂离子和锂聚合物电池。BQ25302支持4.1 v ~ 6.2 v输入电压和2a快速充电。该器件采用集成的电流传感拓扑，实现了高充电效率和低BOM成本。最佳的200-nA低静止电流的设备节约电池能量，最大限度地为便携式设备的货架我。BQ25302是3x3 WQFN包，方便2层布局和空间有限的应用程序。

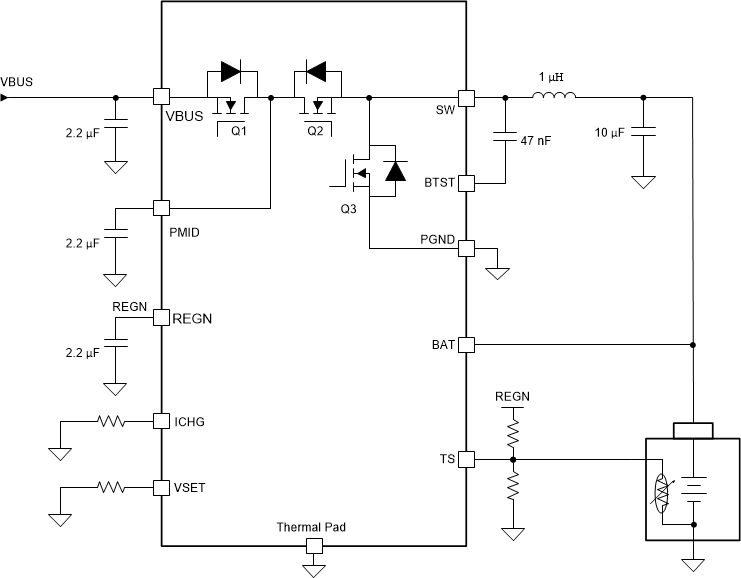

bq25302支持4.1 v ~ 6.2 v输入，为单芯电池充电。BQ25302为单个电池提供最多2-A连续快速充电电流。该设备的特点是为便携式设备快速充电。它的输入电压稳压器提供最大的充电功率从输入源电池。该方案高度集成了输入反向阻塞FET (RBFET, Q1)，高边开关FET (HSFET, Q2)，和低边开关FET (LSFET, Q3)。

BQ25302具有无损集成电流传感功能，以减少功率损失和BOM成本，同时最小化组件数量。它还集成了一个用于高端栅极驱动的自举二极管和电池温度监测，以简化系统设计。该设备在没有主机控制的情况下自动启动并完成一个充电周期。BQ25302充电电压和充电电流由外部电阻设置。bq25302在启动时检测设定的充电电压ng，并分电池短充、预充、恒流、恒压四个阶段对电池充电。在充电周期结束时，如果充电电流低于电流阈值，而电池电压高于充电阈值，则充电器将自动终止充电。当电池电压低于充电阈值时，充电器将自动开始另一个充电周期。该充电器为电池充电和系统运行提供多种安全功能，包括基于负温度系数(NTC)热敏电阻的电池温度监测、充电安全mer、输入过压和过流保护、电池过压保护。引脚开路和短路保护也内置，以防止电荷电流设置ng引脚ICHG意外开路或短路到GND。在高功率运行或高环境温度条件下，热调节调节充电电流来限制模具温度。

STAT引脚输出报告充电状态和故障状态。当输入电压被移除时，设备自动进入HiZ模式，从电池到充电器设备的漏电流很低。BQ25302有3mm × 3mm薄的WQFN封装。
