BQ25616/616J是一种高度集成的3-A开关模式电池充电管理和系统电源路径管理装置，用于单细胞锂离子和锂聚合物电池。该解决方案高度集成了输入反向阻塞FET (RBFET, Q1)，高侧开关FET (HSFET, Q2)，低侧开关FET (LSFET, Q3)，和电池FET (BATFET, Q4)之间的系统和电池。低阻抗功率路径的运作，提高开关模式的效率，减少电池充电我和延长电池运行我在放电阶段。

BQ25616/616J是一种高度集成的3-A开关模式电池充电管理和系统电源路径管理装置，用于锂离子和锂聚合物电池。它的特点是快速充电，高输入电压支持广泛的应用，包括扬声器，工业和医疗便携式设备。它的低阻抗电源路径，提高了开关模式的效率，减少了电池充电，并在放电阶段延长了电池运行时间。它的输入电压和电流调节，为电池提供最大的充电功率。

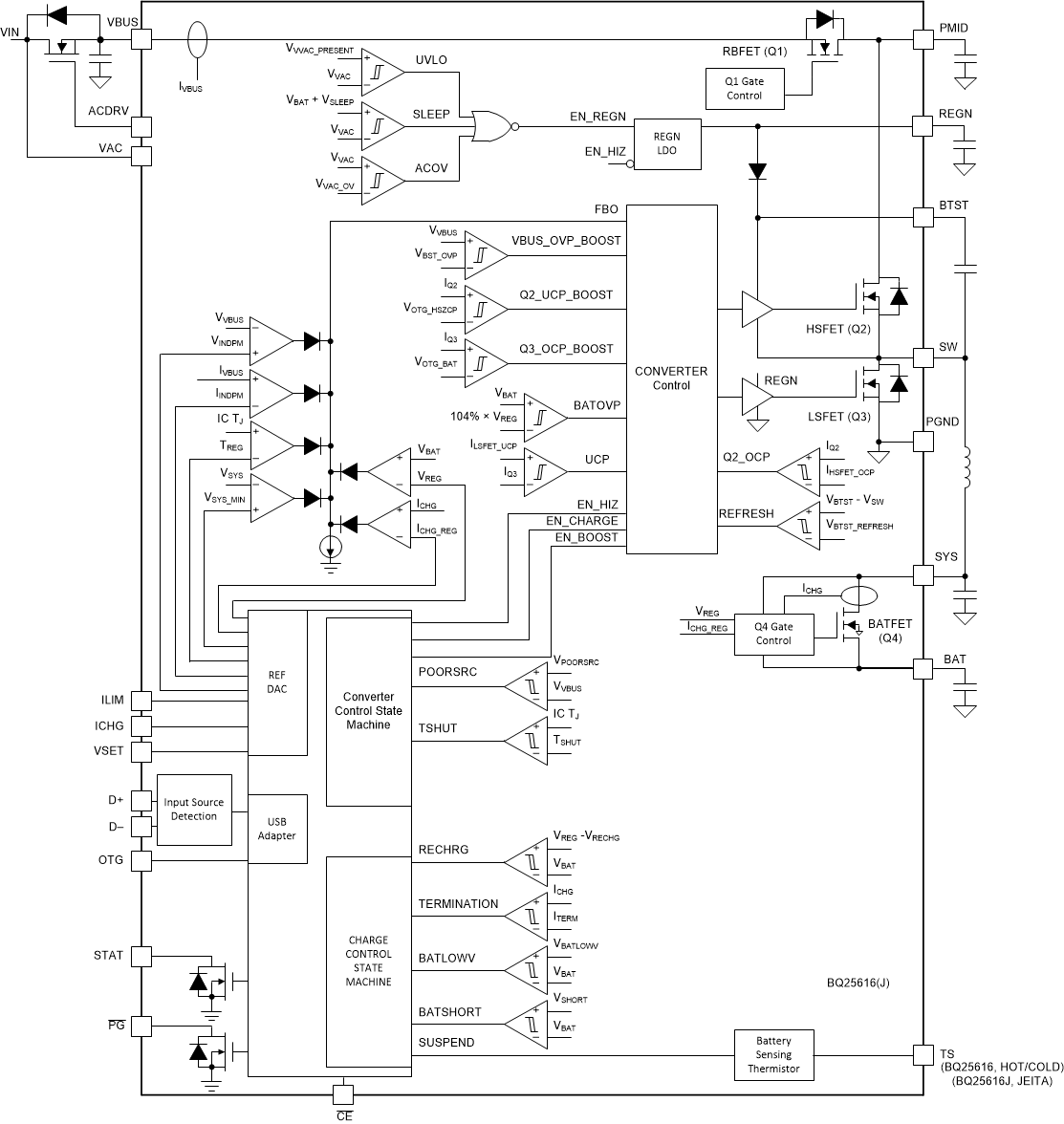

该解决方案高度集成了输入反向阻塞FET (RBFET, Q1)，高侧开关FET (HSFET, Q2)，低侧开关FET (LSFET, Q3)，和电池FET (BATFET, Q4)之间的系统和电池。它还集成了bootstrap二极管用于高侧栅极驱动，以简化系统设计。硬件设置和状态报告提供了简单的配置，以设置充电解决方案。

设备支持多种输入源，包括标准USB主机端口、USB充电端口、USB兼容的高压适配器和无线电源。兼容usb2.0和usb3.0电源规格，输入电流和电压调节。设备通过D+/D-引脚基于内置USB检测器设置默认输入电流限制。当设备内置USB接口确定输入适配器未知时，设备的输入电流限制由ILIM引脚设置的ng电阻值确定。

该装置将降压充电器和升压稳压器集成为一个解决方案，采用单电感。它满足USB on - on - go (OTG)的功率调节规格，通过提供高达1.2 a的恒流限制5伏。

电源路径管理调节系统略高于电池电压，但不低于3.5 v最低系统电压与适配器应用。有了这个功能，即使电池完全耗尽或被移除，系统也能继续运行。当达到输入限流或限压时，电源路径管理会自动降低充电电流。随着系统负荷的不断增加，在满足系统功率要求时，蓄电池开始放电。这种补充模式可以防止输入源过载。

该设备无需软件控制即可自动启动并完成一个充电周期。它能感知电池电压，并分预调、恒流、恒压三个阶段给电池充电。在充电周期结束时，当充电电流低于设定的上限，电池电压高于充电阈值时，充电器自动停止充电。当电池充满后低于充电阈值时，充电器会自动重新开始充电。

该充电器为电池充电和系统运行提供各种安全功能，包括电池负温度系数热敏电阻监测，充电安全mer和过压和过流保护。当温度超过110°C时，热调节降低了充电电流。STAT输出报告充电状态和任何故障状态。
