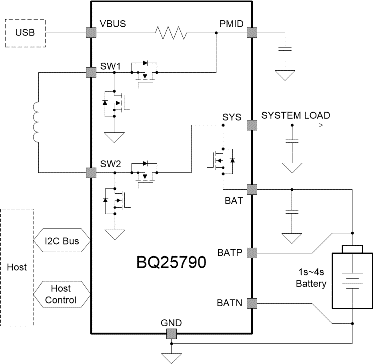

BQ25790是一款完全集成的开关模式降压升压充电器，适用于1-4芯锂离子电池和锂聚合物电池。integra on包括4个开关mosfet (Q(1)， Q(2)， Q(3)， Q(4))，输入和充电电流传感电路，电池FET (Q(BAT))和buck-boost变换器的所有环路补偿。它提供了高功率密度和设计灵活性，为USB Type-C 和USB电源交付(USB- pd)应用程序，如智能手机，平板电脑和其他便携式设备的全输入电压范围充电电池。

充电器支持窄VDC电源路径管理，系统被调节在略高于电池电压的电压下，但不低于最小系统电压。即使电池完全放电或取下，系统仍能正常工作。当负载功率超过输入电源电压时，电池进入补充模式，防止输入电源过载和系统崩溃。

该设备从广泛的输入来源，包括传统USB适配器到高压USB PD适配器和传统桶适配器的电池充电。充电器无需主机控制，可根据输入电压和电池电压自动将转换器设置为降压、升压或降压配置。双输入源选择器管理来自两个不同输入源的电源流动。输入选择由主机通过I(2)C控制，默认源#1 (VAC1)作为主要输入，源#2 (VAC2)作为次要输入。

为支持使用可调高压适配器进行快速充电，设备提供D+/D-握手功能。设备符合usb2.0和usb3.0供电规范，输入电流、电压调节开关打开。此外，输入电流运算器(ICO)允许检测未知输入源的最大功率点。

本充电器除支持I(2)C主机控制充电模式外，还支持自主充电模式。上电后，使用默认的寄存器设置启用收费。该设备可以完成一个充电周期，无需任何软件约定。它检测电池电压，并按不同阶段对电池进行充电:滴流充电、预充电、恒流充电和恒压充电。在充电周期结束时，在恒压阶段，当充电电流低于预先设定的极限(电流端)时，充电器自动终止。当电池的电量低于充电阈值时，充电器会自动开始另一个充电周期。

在没有输入源的情况下，该设备支持USB on - on - go (OTG) func on，放电电池产生可调的2.8V~22V电压在VBUS上与10mV的步长，这是符合USB PD 3.0的特定定义可编程电源(PPS)功能。

该充电器为电池充电和系统运行提供各种安全功能，包括电池温度负热敏电阻监测，涓流充电，预充电和快速充电，以及电池和输入的过压/过流保护。当junc on温度超过可编程阈值时，热调节on降低充电电流。设备的STAT输出报告充电状态和任何故障状态。的PG输出指示是否有良好的电源。的INT当故障发生时，引脚立即不关闭主机。

该设备还提供了一个16位模数转换器(ADC)，用于监测充电电流和输入/电池/系统(VAC, VBUS, BAT, SYS, TS)电压。

它有一个2.9mm × 3.3mm的56针WCSP封装。
