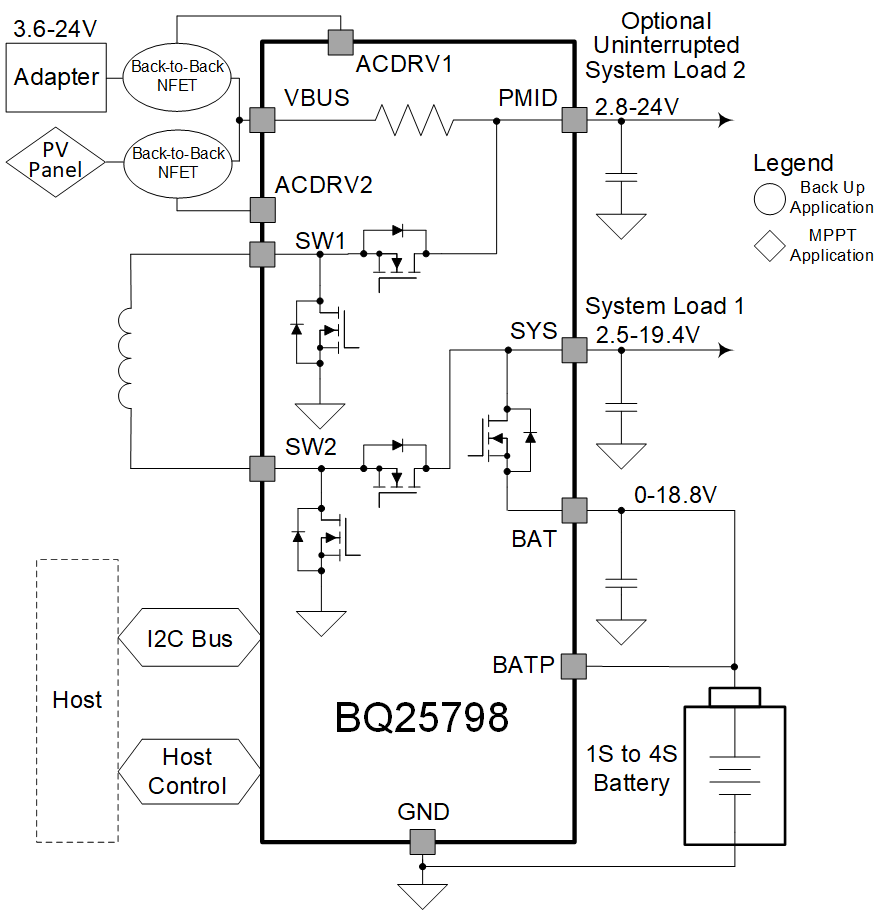

BQ25798是一个完全集成的开关模式降压升压充电器，用于1-4芯锂离子电池和锂聚合物电池。集成电路包括4个开关mosfet，输入和充电电流传感电路，电池FET和buck-boost变换器的所有环路补偿。它采用NVDC电源路径管理，调节系统不低于可配置的最小系统电压。当系统功率超过输入源电压时，电池补充模式支持系统不超载输入源。bq25798还利用其内置的V(OC)缩放MPPT算法最大化光伏板的功率。BQ25798支持在备份模式下从适配器到转换电池电压的超高速切换。

该充电器支持窄直流电源路径管理，系统被调节在略高于电池电压的电压下，不允许降低到最低系统电压以下。最小的系统电压允许系统即使在电池完全放电或移除时也能运行。当系统功率超过输入源电压时，电池补充模式在不超载输入源的情况下支持系统功率需求。

该设备从广泛的输入来源，包括传统USB适配器到高压USB PD适配器和传统桶适配器的电池充电。充电器无需主机控制，可根据输入电压和电池电压自动将转换器设置为降压、升压或降压配置。双输入源选择器管理来自两个不同输入源的电源流动。输入选择由主机通过I2C控制，默认源#1 (VAC1)作为主要输入，源#2 (VAC2)作为次要输入。

为支持使用可调高压适配器进行快速充电，设备提供D+/D-握手功能。设备符合usb2.0和usb3.0供电规范，输入电流、电压调节开关打开。此外，输入电流运算器(ICO)允许检测未知输入源的最大功率点。BQ25798还提供了一个最大功率点跟踪(MPPT)算法，以在连接到太阳能电池时最大限度地利用功耗。

本充电器除支持I(2)C主机控制充电模式外，还支持自主充电模式。上电后，使用默认的寄存器设置启用收费。该设备可以完成一个充电周期，无需任何软件约定。它检测电池电压，并按不同阶段对电池进行充电:滴流充电、预充电、恒流充电和恒压充电。在充电周期结束时，在恒压阶段，当充电电流低于预先设定的极限(电流端)时，充电器自动终止。当电池的电量低于充电阈值时，充电器会自动开始另一个充电周期。

在没有输入源的情况下，该设备支持USB on - on - go (OTG) func on，放电电池产生一个可调的2.8 v到22 v电压在VBUS上与10 mv的步长，这是符合USB PD 3.0对定义可编程电源(PPS)的特性。BQ25798还提供备份模式，在PMID使用可调OTG电压提供系统负载时，适配器被移除。

该充电器为电池充电和系统运行提供各种安全功能，包括电池温度负热敏电阻监测，涓流充电，预充电和快速充电，以及电池和输入的过压/过流保护。当junc on温度超过可编程阈值时，热调节on降低充电电流。设备的STAT输出报告充电状态和任何故障状态。PG输出表明是否有良好的电源。当故障发生时，INT引脚立即没有关闭主机。

它可在一个29引脚4mm × 4mm QFN封装。
