BTM7710G

BTM7710G产品信息：

BTM7710G 是Trilith IC系列的一部分，三个裸片集成在一个封装中：一个双高边开关和两个低边开关。这三个垂直DMOS芯片的漏极安装在分离的引线框架上。源连接到各个引脚上，因此BTM7710G可用于H桥以及任何其他配置。双高边采用SMARTSIPMOS 技术制造，该技术将低R DS ON垂直DMOS功率级与CMOS电路相结合，用于控制，保护和诊断。为实现低R DS ON和快速开关性能，低边开关采用S-FET逻辑电平技术制造。

特征描述

四路D-MOS开关驱动器
可自由配置为桥接或四通道转换
针对直流电机管理应用进行了优化
低 R DSON 高边: 典型值70毫欧 @ 25°C，最大180毫欧 @ 150°C低边：典型值40毫欧 @ 25°C，最大80毫欧 @ 150°C
峰值电流：典型值15 A @ 25°C
超低关断消耗：典型值 5 µA @ 25 °C

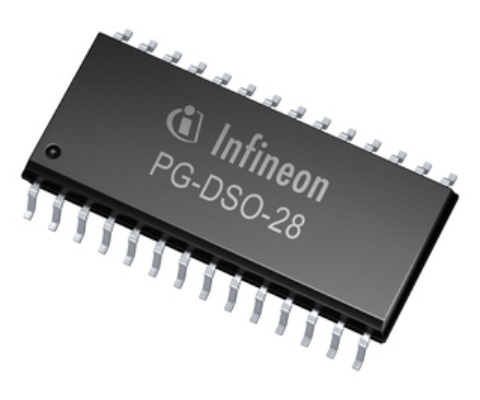

小封装类型，增强型功率PG-DSO封装
工作电压高达 40 V
负载和接地短路保护
具有迟滞的过温断关断
具有迟滞的欠压感测
状态标志诊断
内置箝位二极管
用于外部电流感测的隔离源
环保产品（符合 RoHS）
AEC 认证

潜在应用

电机驱动

BTM7710G数据手册：

BTM 7710G DataSheet
