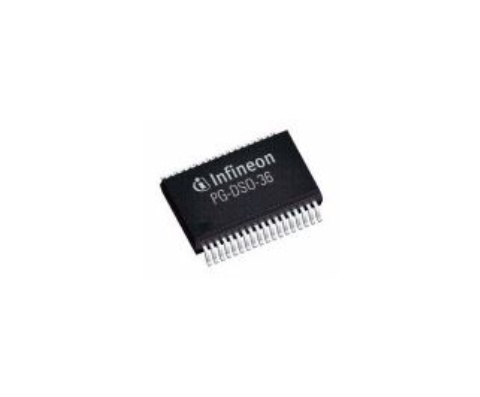

BTM7752G

BTM7752G 是全集成高电流 H 桥，适用于电机驱动应用。该产品在一个封装中包含两个 p 通道高边 MOSFET 和两个 n 通道低边 MOSFET 以及一个集成驱动器 IC。p 通道高边开关无需使用电荷泵，最大限度减少 EMI。集成驱动器 IC 可轻松连接微控制器，同时具有逻辑电平输入、电流感应诊断、死区时间生成以及过温、过电压、欠电压、过电流和短路保护等功能。BTM7752G 为受保护的高电流 PWM 电机驱动提供优化解决方案，同时板空间占用极小。

集成高电流 H 桥
150 °C 路径电阻最大值 295 毫欧（25 °C 典型值 150 毫欧）
静态电流低，25 °C 典型值 5µA
PWM 可以高达 25kHz，同时结合主动续流
电流限制典型值 12 A（最小值 8 A）
采用逻辑电输入的驱动器电路
电流感应状态标志诊断功能
具有锁定行为的过温断关断
过电压锁定
欠电压关断
开关模式电流限制减少过电流功率耗散
集成死区时间保护
运行电压高达 28V
环保产品（符合 RoHS）
AEC 认证
