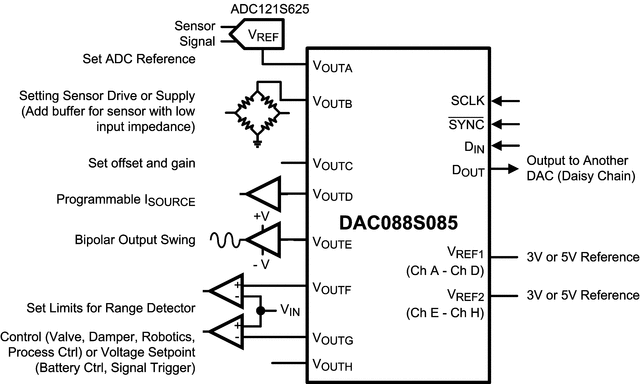

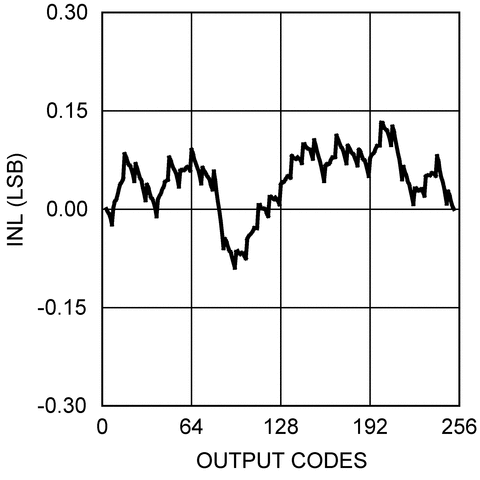

DAC088S085是一款功能齐全的通用八进制8位电压输出数模转换器(DAC)，可在单个2.7 V到5.5 V电源中工作，在3v时消耗1.95 mW，在5v时消耗4.85 mW。DAC088S085封装在16引脚WQFN封装和16引脚TSSOP封装中。WQFN包使DAC088S085成为其类中最小的八进制DAC。片上输出放大器允许轨对轨输出摆动，三线串行接口在整个电源电压范围内时钟频率高达40 MHz。在2.7 V到3.6 V的电压范围内，竞争设备的时钟频率被限制在25 MHz。串行接口兼容标准SPI、QSPI、MICROWIRE和DSP接口。DAC088S085还提供雏菊链操作，可以使用单个串行接口同时更新无限数量的设备。

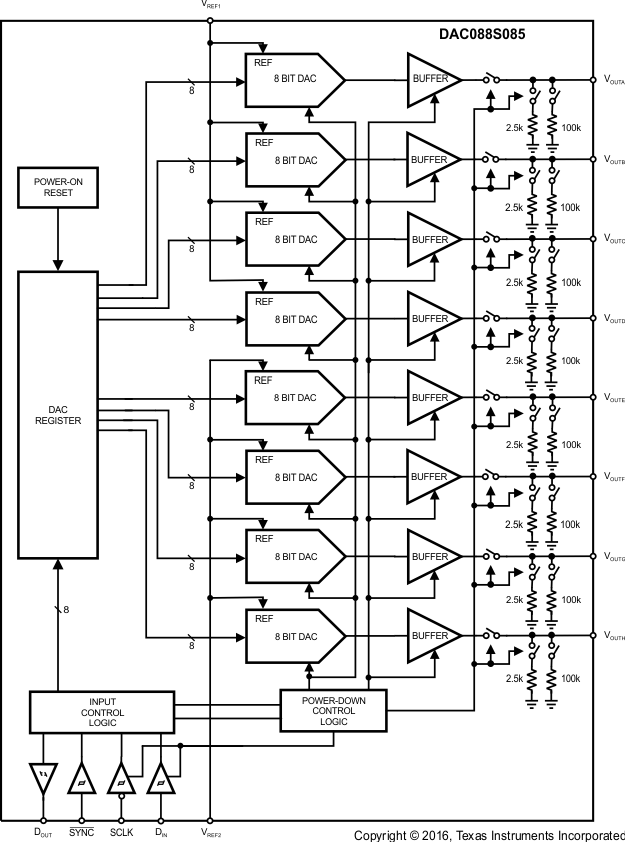

DAC088S085有两个参考。一个参考输入服务于通道A到D，而另一个参考服务于通道E到h。每个参考可以独立设置在0.5 V和V(A)之间，提供最大可能的输出动态范围。DAC088S085有一个16位输入移位寄存器，控制操作模式、下电条件和DAC通道的寄存器和输出值。所有8个DAC输出都可以同时或单独更新。

上电复位电路确保DAC输出高达0v的功率，并一直保持到对设备进行有效的写入。DAC088S085的下电特性允许每个DAC使用三种不同的终止选项独立供电。当DAC通道全部断电时，功耗降低到3v时小于0.3µW, 5v时小于1µW。DAC088S085的低功耗和小封装使其成为电池驱动设备的最佳选择。

DAC088S085是一个引脚兼容的dac家族之一，包括10位DAC108S085和12位DAC128S085。所有三个部分都提供了相同的引脚，允许系统设计师选择一个适合他们的应用程序的分辨率，而无需重新设计他们的印刷电路板。DAC088S085可在-40°C至125°C的工业温度范围内工作。
