DAC108S085是一款功能齐全的通用八进制10位电压输出数模转换器(DAC)，可在单一的+2.7V到+5.5V电源工作，3V消耗1.95 mW, 5V消耗4.85 mW。DAC108S085封装在一个16导WQFN封装和一个16导TSSOP封装中。WQFN包使DAC108S085成为其类中最小的八进制DAC。片上输出放大器允许轨对轨输出摆动，三线串行接口在整个电源电压范围内时钟频率高达40 MHz。在2.7V到3.6V范围内的电源电压下，竞争设备的时钟频率被限制在25 MHz。串行接口兼容标准SPI、QSPI、MICROWIRE和DSP接口。DAC108S085还提供菊花链操作，使用单个串行接口可以同时更新无限数量的DAC108S085。

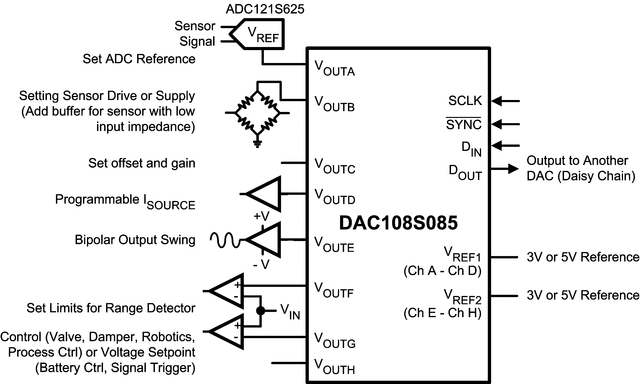

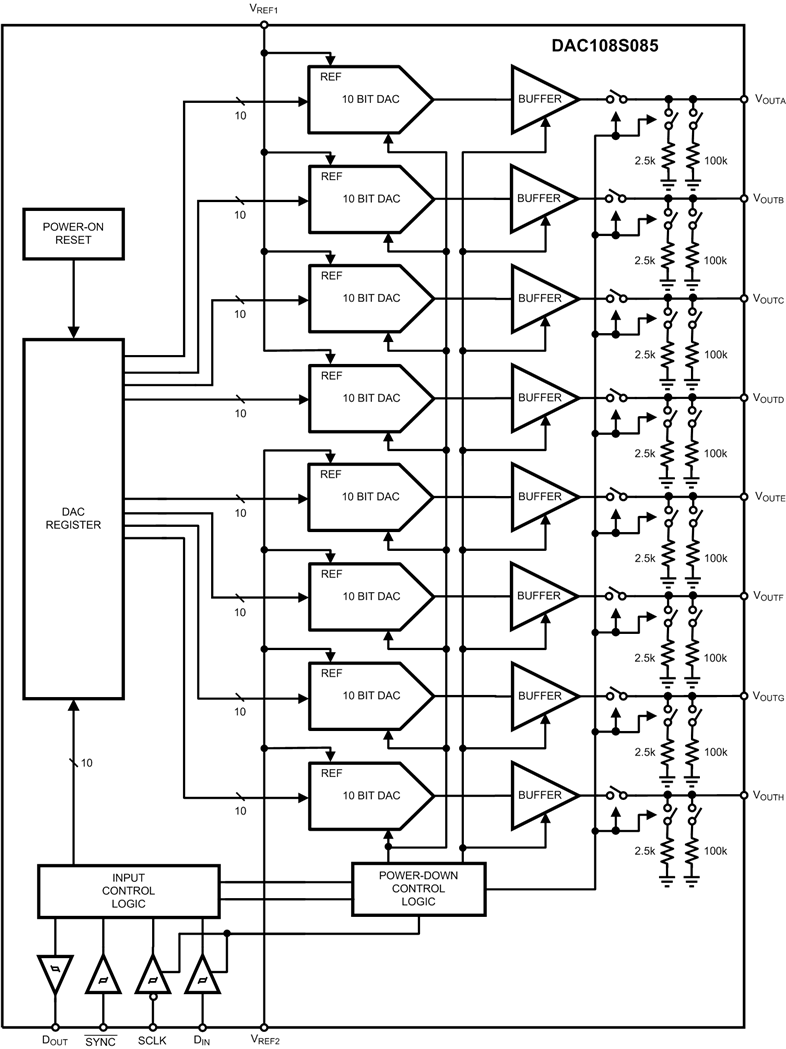

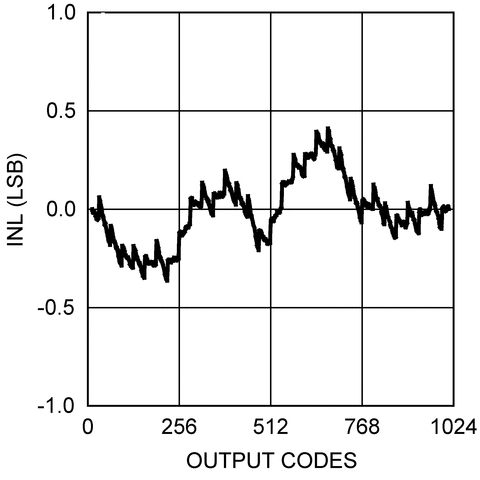

DAC108S085有两个参考。一个参考输入服务于A到D通道，另一个参考服务于E到h通道。每个参考可以独立设置在0.5V和V(A)之间，提供最大可能的输出动态范围。DAC108S085有一个16位输入移位寄存器，控制操作模式、下电条件和DAC通道的寄存器/输出值。所有8个DAC输出都可以同时或单独更新。

上电复位电路确保DAC输出高达零伏特的功率，并保持在那里，直到对设备有一个有效的写入。DAC108S085的下电特性允许每个DAC使用三种不同的终止选项独立供电。当DAC通道全部断电时，功耗降低到3V时小于0.3µW, 5V时小于1µW。DAC108S085的低功耗和小封装使其成为电池操作设备的最佳选择。

所有商标均为其各自所有者的财产。

DAC108S085是一个引脚兼容的dac家族之一，包括8位DAC088S085和12位DAC128S085。所有三个部分都提供了相同的引脚，允许系统设计师选择一个适合他们的应用程序的分辨率，而无需重新设计他们的印刷电路板。DAC108S085可在-40°C至+125°C的工业温度范围内工作。
