DAC124S085

具有轨至轨输出的12位微功耗四通道数模转换器(DAC)

DAC124S085产品信息:

DAC124S085器件是一款功能齐全的通用四路12位电压输出数模转换器(DAC),可在单个2.7 V到5.5 V电源工作,在3v时消耗1.1 mW,在5v时消耗2.4 mW。DAC124S085封装为10引脚WSON和VSSOP封装。

10引脚SON封装使DAC124S085成为同类中最小的四路DAC。片上输出放大器允许轨对轨输出摆动,三线串行接口在整个电源电压范围内时钟频率高达40 MHz。在2.7 v到3.6 v范围内的电源电压下,竞争设备的时钟频率被限制在25 mhz。串行接口兼容标准SPI、QSPI、MICROWIRE和DSP接口。

DAC124S085的参考为所有四个通道服务,电压可以在1v和V(A)之间变化,提供最宽的可能输出动态范围。DAC124S085有一个16位输入移位寄存器,控制要更新的输出、操作模式、下电条件和二进制输入数据。根据两种操作位的设置,所有四个输出可以同时更新或单独更新。

上电复位电路确保DAC输出功率高达零伏,并保持在那里,直到对设备有一个有效的写入。一个断电功能将功耗降低到小于一个微瓦特,有三种不同的终止选项。

DAC124S085的低功耗和小封装使其成为电池驱动设备的最佳选择。

DAC124S085是一个引脚兼容的dac家族之一,包括8位DAC084S085和10位DAC104S085。DAC124S085可在-40°C至105°C的工业温度范围内工作。

DAC124S085数据手册:

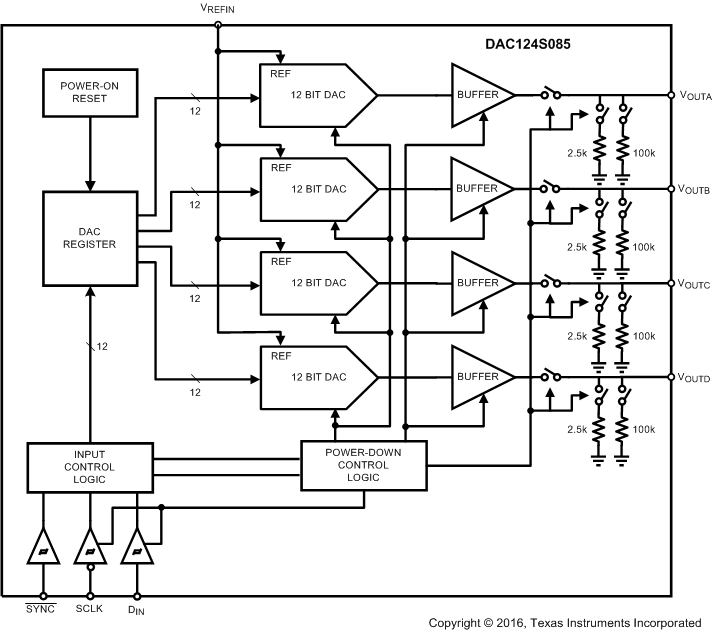

DAC124S085引脚功能、电路图:
