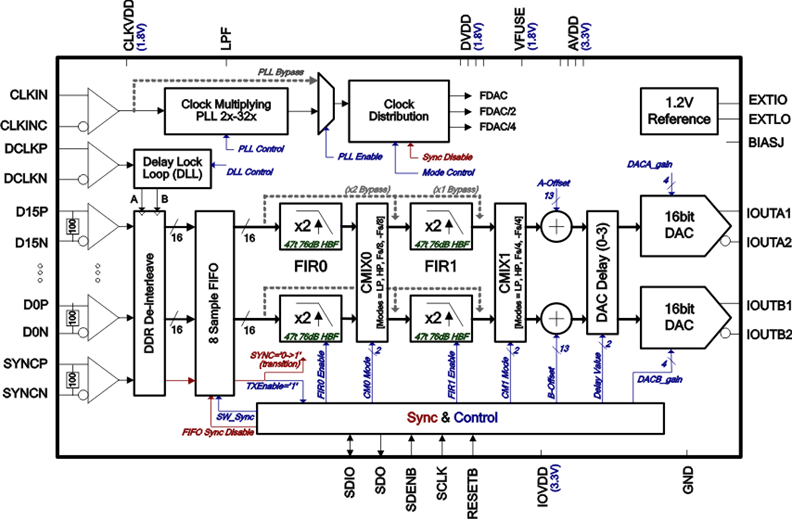

DAC5682Z是一个双通道16位1.0 GSPS DAC，具有宽带LVDS数据输入，集成了2倍/4倍插值滤波器，板载时钟乘法器和内部电压参考。DAC5682Z具有优越的线性度、噪声、串扰和锁相环相位噪声性能。

DAC5682Z集成了一个带片上终端的宽带LVDS端口。全速率输入数据可以传输到单个DAC通道，或者半速率和1/4速率输入数据可以通过板载2倍或4倍FIR滤波器进行插值。每个插值FIR可配置在低通或高通模式，允许选择更高阶的输出光谱图像。片上延迟锁环(DLL)通过为LVDS输入数据时钟提供倾斜控制，简化了LVDS接口。

DAC5682Z既允许复杂输出，也允许实际输出。复杂模式下可选的Fs/4粗混频器提供粗频率上转换，双DAC输出产生一个复杂的希尔伯特变换对。外部射频正交调制器然后执行最后的单边带上转换。插值滤波器和复杂的粗混频器有效地提供频率计划的灵活性，同时使更高的输出DAC率简化图像抑制滤波。

DAC5682Z的特点是可在-40°C到85°C的工业温度范围内操作，并可在64脚QFN封装。该家族的其他单通道成员包括插值DAC5681Z和非插值DAC5681。
