DAC5687是一个双通道16位高速数模转换器(DAC)，集成了2×、4×和8×插值滤波器，一个复杂的数控振荡器(NCO)，板载时钟倍增器，IQ补偿和片上电压参考。DAC5687与DAC5686针脚兼容，在大多数应用中只需要更改寄存器设置，并提供额外的特性和优越的线性度、噪声、串扰和锁相环相位噪声性能。

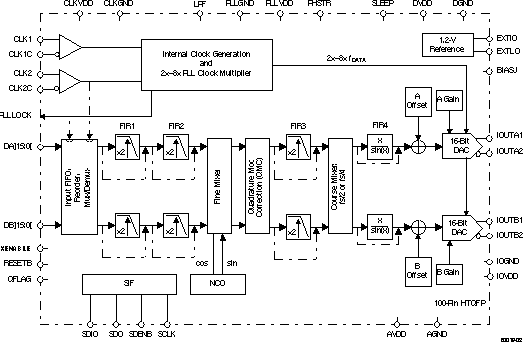

DAC5687有6个信号处理模块:2个双插值数字滤波器，一个32位NCO精细混频器，一个正交调制补偿模块，另一个双插值数字滤波器，以及一个f(S)/2或f(S)/4粗混频器。不同的操作模式使信号处理模块能够或绕过信号处理模块。
粗和细混频器可以结合在一起，以较好的分辨率跨越更广泛的频率范围。DAC5687既允许复杂输出，也允许实际输出。将频率上转换和复输出相结合产生一个由两个dac输出的希尔伯特变换对。外部射频正交调制器然后执行最后的单边带上转换。
IQ补偿特性允许优化相位，增益和偏移，以最大限度地抑制边带和最小化LO馈通模拟正交调制器。
DAC5687包括几个输入选项:单端口交错数据，偶数和奇数以半速率复用，以及输入FIFO与外部或内部时钟，以缓解输入时间模糊时，DAC5687的DAC输出采样率。
该款新型 DAC5687 具有更高级别的内置信号处理能力，不仅能够降低噪声，而且还能降低射频设计要求以及基站成本。该款 DAC5687 能够为 3G 基站中采用 IQ 调制器的直接升频转换 (up-conversion) 架构提供经过优化
该款新型 dac5687 具有更高级别的内置信号处理能力，不仅能够降低噪声，而且还能降低射频设计要求以及基站成本。 该款 dac5687 能够为 3g 基站中采用 iq 调制器的直接升频转换 (up-conversion) 架构提供经过优
该款新型DAC5687具有更高级别的内置信号处理能力，不仅能够降低噪声，而且还能降低射频设计要求以及基站成本。该款DAC5687能够为3G基站中采用IQ调制器的直接升频转换(up-conversion)架构提供经过优化的增益、相位及偏移控制功能。此外，该500MSPS器件还支持当今的3G时钟速率，包括较常用的
该款新型 DAC5687 具有更高级别的内置信号处理能力，不仅能够降低噪声，而且还能降低射频设计要求以及基站成本。该款DAC5687能够为3G 基站中采用 IQ 调制器的直接升频转换 (up-conversion) 架构提供经过优化的增益、相位及偏移控
新器件建立在DAC5687业经现场验证的设计基础之上，并将不断推动发射DAC解决方案向更小型化与更高性能方向发展，以满足无线基站、软件定义无线电应用以及多频率测试设备的要求。
