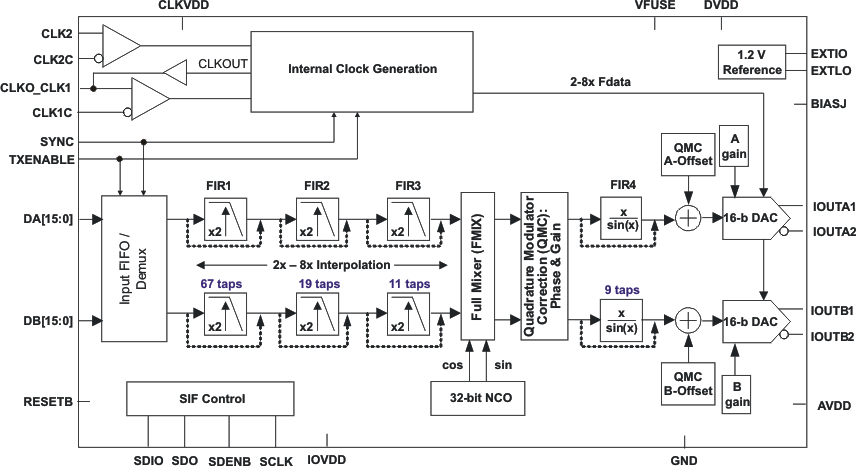

DAC5689是一个双通道16位800 MSPS数字模拟转换器(DAC)，具有双CMOS数字数据总线，集成2x-8x插值滤波器，一个精细的32位复杂数字控制振荡器(NCO)， IQ补偿和内部电压参考混频器。不同的操作模式使能或绕过各种信号处理模块。DAC5689具有优越的线性度、噪声和串扰性能。

DAC5689双CMOS数据总线为每个DAC通道提供250 MSPS输入数据传输。几个输入数据选项是可用的:双总线数据，单总线交错数据，偶数和奇数多路复用以半速率，和输入FIFO与外部或内部时钟，以方便接口定时。输入数据可以插值2倍，4倍或8倍的车载数字插值FIR滤波器，阻带衰减超过80 dB。

DAC5689既允许复杂输出，也允许实际输出。一个可选的32位NCO/混合器在复杂模式提供频率上转换和双DAC输出产生一个复杂的希尔伯特变换对。一个数字逆SINC滤波器补偿DAC的自然正弦(x)/x频率滚减。数字正交调制器校正(QMC)功能允许对相位、增益和偏移量进行IQ补偿，以最大限度地提高边带抑制和最小化执行最后单边带射频上转换的外部正交调制器的LO馈通。

DAC5689引脚可升级到DAC5688，其中包括一个时钟倍增锁相环。DAC5689的特点是可在-40°C到85°C的工业温度范围内操作，可在64针9×9mm QFN封装。
