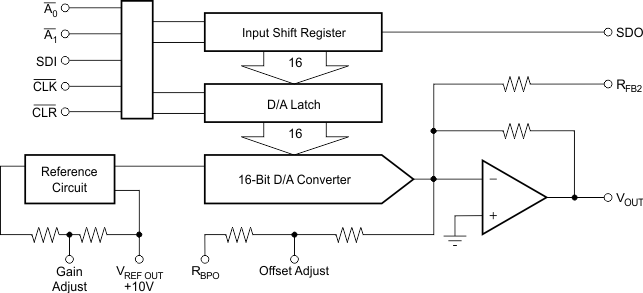

DAC714是一个完整的单片数模转换器,包括+10V温度补偿参考,电流电压放大器,高速同步串行接口,串行输出,允许级联多个转换器,异步清除功能,立即设置输出电压到中档。
±12V或±15V电源工作时,输出电压范围为±10V、±5V或0 ~ +10V。增益和双极偏置调整的设计使它们可以通过外部电位器或外部D/A转换器设置。输出放大器保护,防止对地短路。
16引脚DAC714采用塑料0.3" DIP,陶瓷0.3" CERDIP和宽体塑料SOIC封装。DAC714P、U、HB和HC在-40°C到+85°C温度范围内指定,而DAC714HL在0°C到+70°C温度范围内指定。
【用 途】 【性能 参数】【互换 兼容】
DAC714为16位高精度、快速串行输入,D/A转换器,转换时间<60ns,有复位功能。
1 系统组成及工作原理本设计通过AT89S52 单片机 实现对D/A转换芯片DAC714和A/D转换芯片TLC2543的控制,来产生直流电压信号,经输出采样电路的电压/电流转换、放大,输出稳定的直流电流
