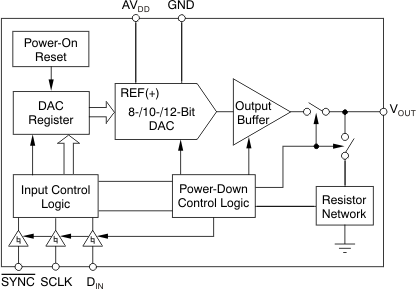

DAC5311(8位)、DAC6311(10位)和DAC7311(12位)器件是低功耗、单通道、电压输出的数模转换器(dac)。这些设备在正常运行时的低功耗(5 V时为0.55 mW,下电时为2.5µW)使其非常适合便携式、电池驱动的应用。
这些器件在设计上是单调的,提供了优秀的线性度,最小化了不希望的码到码瞬态电压,同时提供了一个易于升级的引脚兼容系列。所有设备使用一个通用的,三线串行接口,工作在时钟频率高达50 MHz,并与标准SPI ,QSPI ,Microwire,和数字信号处理器(DSP)接口兼容。
所有设备都使用外部电源作为参考电压来设置输出范围。该设备包含一个上电复位(POR)电路,以确保DAC输出功率为0v,并保持在那里,直到设备发生有效的写入。DAC5311、DAC6311和DAC7311包含一个下电特性,通过串行接口访问,在2.0 V下电模式下,将设备的电流消耗降低到0.1µa。
这些设备与DAC8311和DAC8411的引脚兼容,提供了从8位、10位和12位分辨率到14位和16位分辨率的轻松升级路径。所有器件都有一个小的,6针,SC70 (SOT)封装。该封装提供了一个灵活的,引脚和功能兼容的,在家庭内的drop-in解决方案的扩展温度范围- 40°C到+125°C。
DAC7311芯片是一个12bit的,低功率、单通道、电压输出的数模转换芯片。采用通用的三线串行接口,时钟频率可达50MHz与标准的SPI,QSPI,数字信号处理器(DSP)的接口兼容。
DAC7311芯片是一个12bit的,低功率、单通道、电压输出的数模转换芯片。采用通用的三线串行接口,时钟频率可达50MHz与标准的SPI,QSPI,数字信号处理器(DSP)的接口兼容。
通过CCS软件编程实现数模转换芯片DAC7311的输出电压的的设定,且利用INA132U差分运放及其后端电路构成的电压到电流的转换电路实现驱动电流的输出,电流输出范围可以从0~20mA不等。
