DAC7513

低功耗轨到轨输出12位串行输入DAC

DAC7513产品信息:

DAC7513是一种低功耗,单,12位缓冲电压输出数字到模拟连接器(DAC)。芯片上的精密输出放大器允许实现轨到轨的输出摆动。DAC7513使用多用途3线串行接口,工作时钟频率高达30MHz,并兼容标准SPI ,QSPI ,Microwire 和DSP接口。

DAC7513需要一个外部参考电压来设置DAC的输出范围,这允许DAC7513在乘法模式下使用。DAC7513集成了一个上电复位电路,确保DAC输出以0V通电,直到对设备进行有效的写操作为止。DAC7513包含一个断电功能,通过串行接口访问,在5V时将设备的电流消耗降低到200nA。

该部件在正常运行时的低功耗使其非常适合便携式电池供电设备。在5V时功耗为0.5mW,下电时功耗为1µW。

DAC7513有一个SOT23-8包和一个MSOP-8包。

DAC7513数据手册:

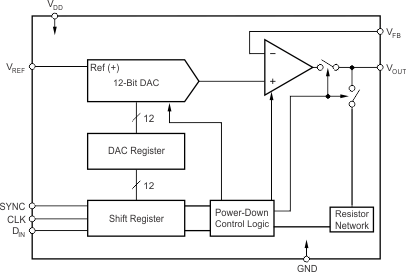

DAC7513引脚功能、电路图:

DAC7513

【用 途】 【性能 参数】【互换 兼容】
