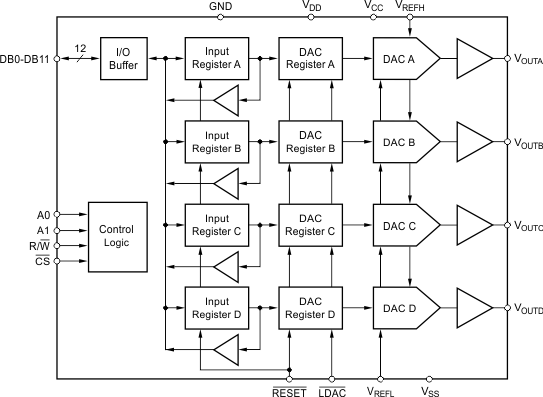

DAC7724和DAC7725是12位四电压输出数模转换器，在规定的温度范围内保证12位单调性能。它们接受12位并行输入数据，具有双缓冲DAC输入逻辑(允许所有DAC同时更新)，并提供内部输入寄存器的回读模式。异步复位将所有寄存器清除到中等规模的代码800(H) (DAC7724)或零规模的000(H) (DAC7725)。DAC7724和DAC7725可以在单个+15V电源或+15V和-15V电源工作。
每个DAC的低功耗和小体积使DAC7724和DAC7725成为自动测试设备、每引脚DAC编程器、数据采集系统和闭环伺服控制的理想选择。DAC7724和DAC7725可在PLCC-28或SO-28包，并提供保证规格超过-40°C到+85°C的温度范围。
【用 途】 【性能 参数】【互换 兼容】
DAC7724与51单片机的接口电路 考虑到DAC7724为并行输入， 需要占用12位I/O引脚， 因此， 在电路设计时， 可以扩展一片8255来丰富单片机的I/O资源， 其电路如图所示。图中， 8255A的PA、PB、PC及控制寄存器的地址分别是7FFCH、7FFDH、7FFEH 和7FFFH； DAC7724输出VOUTA~VOUTD的选择则由8255的PC1和PC2两位来控制。
