DAC7760

适用于 4mA 至 20mA 电流环路应用的 12 位、单通道、可编程电流/电压输出 DAC

DAC7760产品信息:

DAC7760 和 DAC8760 为低成本、高精度、全集成 12 位和 16 位数模转换器 (DAC),设计用于满足工业过程控制应用 的要求。这些器件经编程可提供范围介于 4mA 至 20mA、0mA 至 20mA 或 0mA 至 24mA 的电流输出;或者作为一个范围介于 0V 至 5V,0V 至 10V,±5V,或
±10V 的电压输出,可超出量程范围 10%(0V 至 5.5V,0V 至
11V,±5.5V,或 ±11V)。电流和电压输出在由一个单个数据寄存器进行控制的同时,可被同时启用。

这些器件包括一个加电复位功能,以确保在一个已知状态中加电(IOUT 和 VOUT 被禁用,并且处于高阻抗 (Hi-Z) 状态)。CLR 和 CLR-SEL 引脚将电压输出设定为零量程或中量程,并且在输出被启用时,电流输出被设定为量程范围的低端。零和增益寄存器可被设定为在终端系统中对器件进行数字校准。输出转换率也由寄存器设定。这些器件可在电流输出上添加一个外部 HART 信号,可通过一个 10V 至 36V 电源或两个高达 ±18V 的电源供电。所有型号均采用 6mm ×
6mm 40 引脚 VQFN 和 24 引脚 HTSSOP 封装。

DAC7760数据手册:

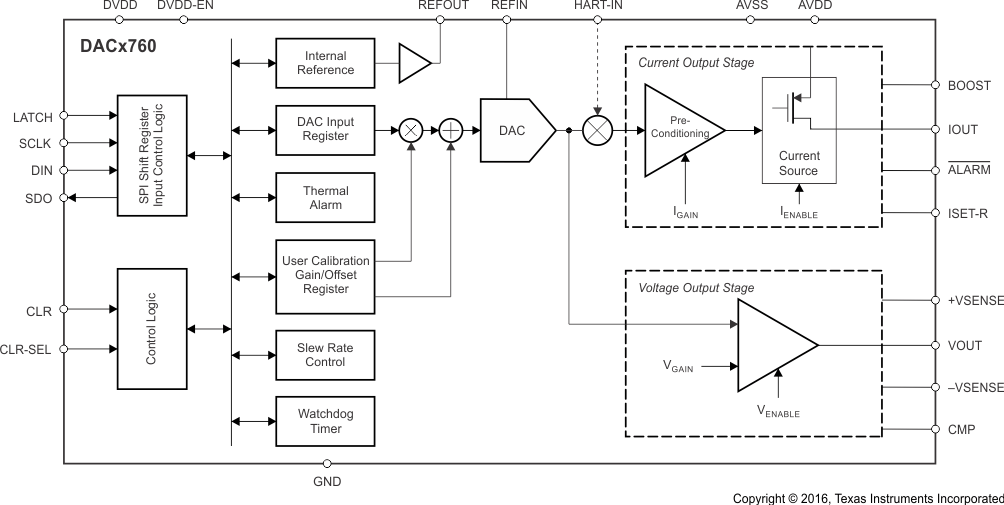

DAC7760引脚功能、电路图:
