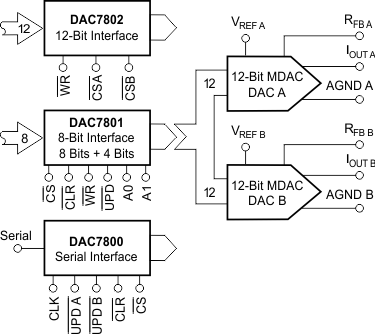

DAC7800,DAC7801和DAC7802是一个新的单片双12位CMOS倍增数字模拟转换器(dac)家族的成员。数字接口的速度和AC相乘性能是通过使用先进的CMOS工艺优化的数据转换电路来实现的。高稳定性的片上电阻提供真正的12位积分和微分线性范围内的工业温度范围-40°C到+85°C。

DAC7800具有串行接口，能够以至少10MHz的速率录入数据。串行数据被时钟(边缘触发)MSB首先进入一个24位移位寄存器，然后根据应用程序的要求分别或同时锁存到每个DAC中。上电复位或系统校准功能提供异步CLEAR控制。它封装在一个16针0.3英寸宽的塑料DIP中。

DAC7801有一个2字节(8 + 4)双缓冲接口。对于每个DAC，数据首先以两步加载(电平转移)到输入寄存器。然后同时更新两个dac。DAC7801具有异步CLEAR控制。DAC7801封装在一个24引脚0.3"宽塑料DIP中。DAC7802有一个单缓冲的12位数据字接口。并行数据被加载(边缘触发)到每个DAC的单个DAC寄存器中。DAC7802封装在一个24引脚0.3"宽塑料DIP中。
