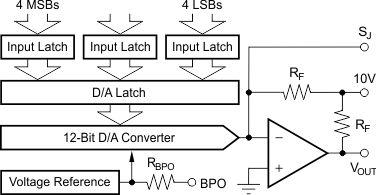

DAC811是一个完整的、单片机集成电路、微处理器兼容的12位数模转换器。该芯片结合了精密电压基准，微机接口逻辑和双缓冲锁存器，在一个12位D/ a转换器和一个电压输出放大器。快速电流开关和激光裁剪薄膜电阻网络提供了高精度和快速的D/ a转换器。

采用双缓冲锁存器方便微机接口。输入锁存器分为3个4位的小咬合，以允许与4位、8位、12位或16位总线接口，并处理右对齐或左对齐的数据。输入锁存器中的12位数据被转移到D/A锁存器以保持输出值。

输入门控逻辑的设计使加载数据的最后一个字节可以同时完成数据(以前存储在相邻锁存器中)从相邻输入锁存器到D/A锁存器的传输。这个特性避免了虚假模拟输出值，同时使用接口技术保存计算机指令。

DAC811在晶圆级进行激光裁剪，在25°C和温度范围内最大线性误差(B、K和S级)为±1/4LSB和°1/2LSB。所有等级都保证在规格温度范围内是单调的。

DAC811有六种性能等级和三种封装类型。DAC811J和K在0°C到+70°C的温度范围内指定;DAC811A和B指定超过-25°C至+85°C;DAC811R和S被指定在-55°C到+125°C。DAC811J和K采用可靠的28引脚塑料DIP或塑料SO封装，而DAC811A和B采用28引脚0.6"宽双列密封陶瓷侧钎封装(H封装)。
