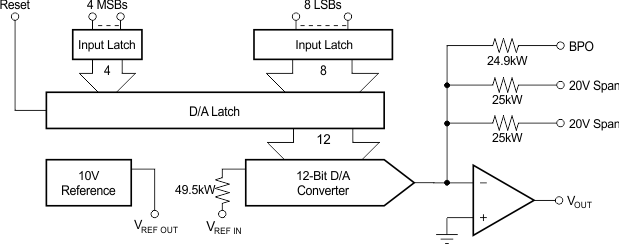

DAC813是一个完整的单片12位数字模拟转换器，具有灵活的数字接口。它包括一个精密+10V基准，接口控制逻辑，双缓冲锁存器和一个12位D/ a转换器与电压输出运算放大器。快速电流开关和激光裁剪薄膜电阻提供了一个高度精确，快速的D/ a转换器。

数字接口通过双缓冲锁存器实现。输入锁存器由一个8位字节和一个4位字节组成，允许接口到8位(右对齐格式)或16位数据总线。输入门控逻辑的设计，以便最后一个咬嘴或字节被加载，可以同时加载数据传输到D/A闩锁保存计算机指令。

复位控制允许DAC813 D/A锁存器异步复位D/A输出到双极零，该功能对上电复位、重新校准或在系统失败时重新初始化系统非常有用。

DAC813的最大线性误差为±1/2LSB (J, A级)和±1/4LSB (K级)。它封装在28引脚0.3"宽塑料DIP和28引线塑料SOIC。
