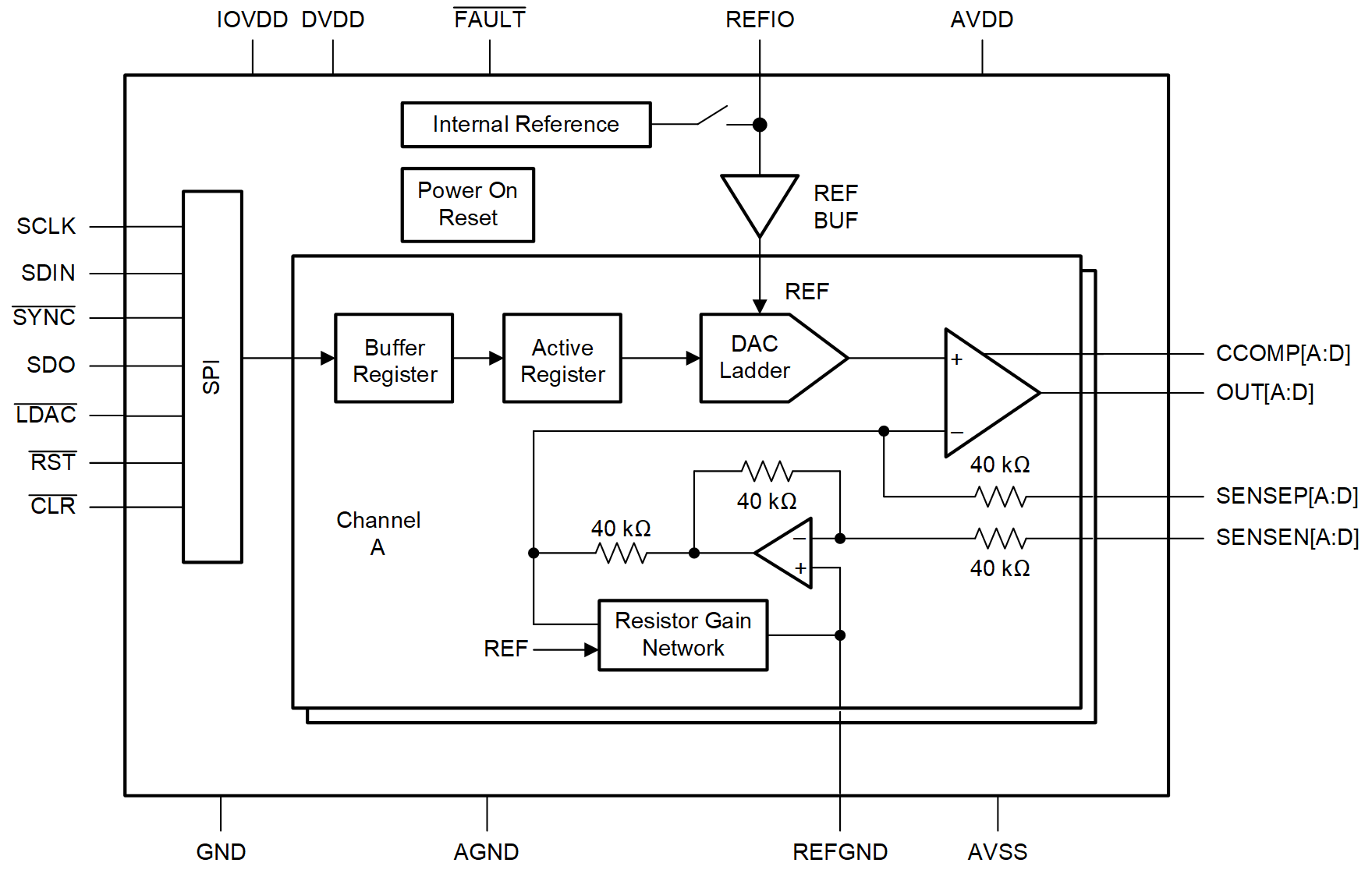

16位DAC81404和12位DAC61404 (DACx1404)是引脚兼容，四通道，缓冲，高压输出，数字模拟转换器(dac)。这些设备包括一个低漂移，2.5 v内部参考，消除了外部精密参考在大多数应用程序的需要。器件被指定为单调的，并提供±1 LSB INL的高线性度。此外，该设备实现每个通道检测引脚，以消除IR下降和检测高达±12伏的地面反弹。

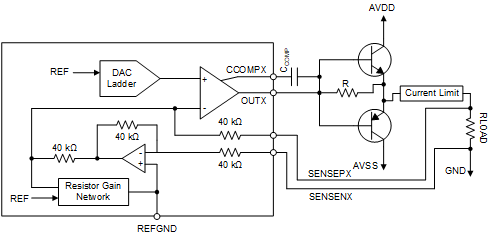

用户可选择的输出配置可实现±20v、±10v和±5v的满尺双极输出电压;全尺寸单极输出电压为40v、20v、10v和5v。每个DAC通道的满量程输出范围是独立可编程的。集成的DAC输出缓冲器可以吸收或输出高达15ma，从而限制了对额外运算放大器的需求。

DACx1404包含一个复位电源电路，在上电时将DAC输出连接到地。输出保持在这种模式，直到设备被正确配置为操作。这些设备包括额外的可靠性功能，如CRC错误检查、短路保护和热告警。

与设备的通信通过4线串行接口执行，该接口支持1.7 V到5.5 V的操作。
