产品详情

DAC-8222是一款双通道12位双缓冲CMOS数模转换器。该器件有一个12位宽的数据端口，支持直接加载12位数据字。在独立系统中或与16位处理器接口时，这种设计可以加快吞吐时间。利用一个共用12位输入TTL/CMOS兼容数据端口将12位宽数据字载入两个DAC之一。该端口的数据加载结构与RAM的写入周期类似，直接与多数12位和16位总线系统接口。（参见PMI DAC-8248，了解一种完整的8位数据总线接口产品。）共用总线设计使DAC-8222可以采用24引脚0.3" DIP窄体封装，有利于节省PCB空间。

该DAC由WR和LDAC两个信号控制。在这些输入端，当逻辑为低电平时，DAC寄存器变成透明状态。这样，直接无缓冲数据可以直接流向由DAC A/DAC B选择的DAC输出端。另外，DAC的双缓冲数字输入端允许两个DAC同步更新。

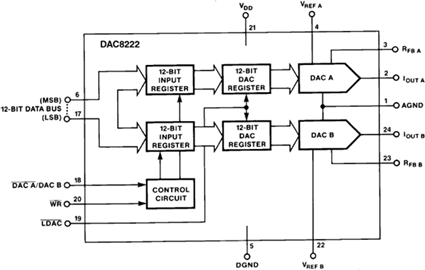

DAC8222采用单芯片结构，可在整个工作温度范围内提供良好的DAC-DAC匹配和跟踪能力。芯片由2个薄膜R-2R电阻梯形网络、4个12位寄存器和DAC控制逻辑电路构成。该器件为各个DAC配置了独立的基准输入电阻和反馈电阻，采用单电源供电，电压范围为+5 V至+15 V。当电源电压为+5 V且采用零或V(DD)逻辑电平时，功耗不到0.5 mW。

DAC8222基于一种先进的氧化物隔离、硅门极CMOS工艺，采用PMI高度稳定的薄膜电阻制成。PMI改进型防闩锁设计消除了采用外部保护肖特基二极管的需要。
