DAC8228是一种低功耗、八进制、14位数字模拟转换器(DAC)。5V参考，输出可以是双极±15.5V(或更高)电源工作时的±15V电压，或单极0V到+30V电压从+30.5V电源工作时。5.5V参考，双±17V(或更高)电源输出±16.5V，或从+33.5V(或更高)电源工作时，单极0V到+33V电压。该DAC提供低功率运行，良好的线性度和低故障超过指定的温度范围-40°C到+105°C。该装置在制造过程中进行了修整，零误差和全尺寸误差都很低。此外，用户校准可以实现双极电源的±1 LSB零/满刻度误差，或单极电源的整个信号链的±1 LSB零码/满刻度误差。输出范围可以使用DAC偏移寄存器偏移。

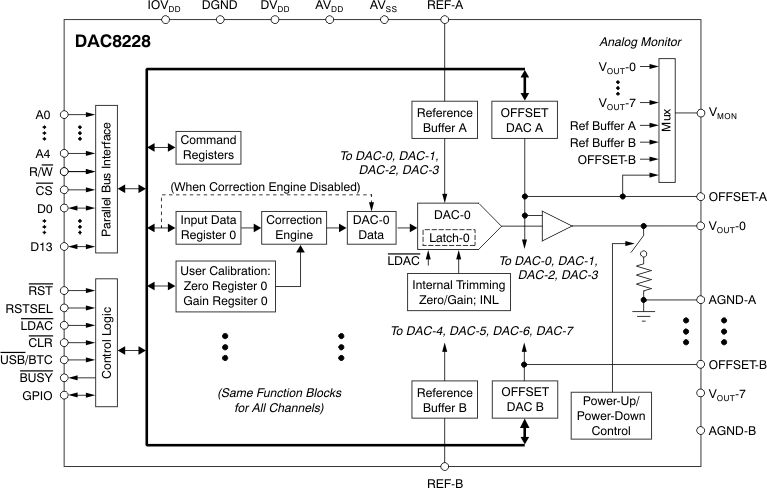

DAC8228具有一个标准的、高速的、14位并行接口，工作频率高达50MHz，兼容1.8V、3V和5V逻辑，与DSP或微处理器通信。八个dac和辅助寄存器用五条地址线编址。该设备具有双缓冲接口逻辑。异步负载输入(LDAC)将数据从DAC数据寄存器传输到DAC锁存器。异步CLRinput将所有8个dac的输出设置为。V(MON)引脚是一个监视器输出，通过一个多路复用器(mux)连接到单个模拟输出、偏移DAC和参考缓冲区输出。
DAC8228与DAC8728(16位)和DAC7728(12位)针脚对针脚兼容。
【用 途】 【性能 参数】【互换 兼容】
数字信号输入模数转换器DAC8228，输出产生5～10V模拟电压送副SMP04，地址输入通道解码器，不同的地址解码后分别控制四路开关，以分别输出四模拟信号。采用DAC8228产生DAC电压输出可以使电路得以最大的简化。为了将输出电压干扰减小到最小，在采样信号被确认之前，必须保证有5μs的最后电压建立时间。每
数字信号输入模数转换器DAC8228，输出产生5～10V模拟电压送副SMP04，地址输入通道***，不同的地址解码后分别控制四路开关，以分别输出四模拟信号。采用DAC8228产生DAC电压输出可以使电路得以最大的简化。为了将输出电压干扰减小到最小，在采样信号被确认之前，必须保证有5μs的最后电压建立时间。每一个采样保持放大器必须在每一秒钟或更低时
数字信号输入模数转换器DAC8228，输出产生模拟电压送到SMP08。地址总线输入通道选择信号到地址，不同的地址解码后分别控制8路开关，分别输出8路模拟信号，通道解
数字信号输入模数转换器DAC8228，输出产生模拟电压送到SMP08。地址总线输入通道选择信号到地址***，不同的地址解码后分别控制8路开关，分别输出8路模拟信号，通道解码见下表。
数字信号输入模数转换器DAC8228，输出产生模拟电压送到SMP08。地址总线输入通道选择信号到地址***，不同的地址解码后分别控制8路开关，分别输出8路模拟信号，通道解码见下表。
