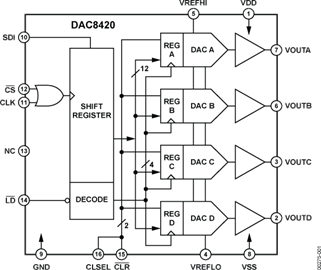

只需极少的附加电路，三线式串行数字输入与以10 MHz速率工作的微处理器便可轻松实现接口。各DAC的地址均由一个16位串行字单独确定，它由一个12位数据字和一个地址表头组成。用户可编程的复位控制CLR可强制所有四个DAC输出零电平或中间电平，以异步方式覆盖当前的DAC寄存器值。用户通过设置输入VREFHI和VREFLO而确定输出电压范围，以实现电源电压范围内的正/负单极性或双极性信号摆幅，从而提供极大的设计灵活性。

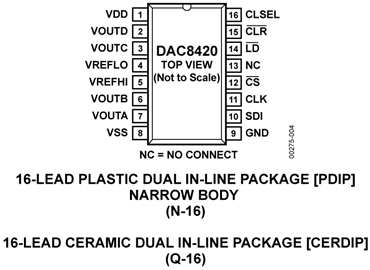

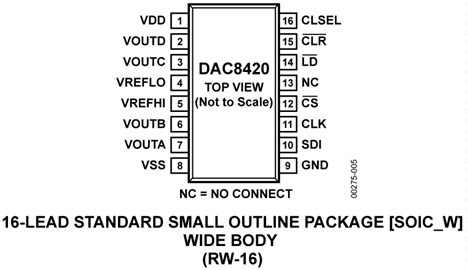

DAC8420提供16引脚PDIP、SOIC和CERDIP封装，额定电源范围为+5 V至±15 V，基准电压范围为+2.5 V至±10 V。采用±15 V电源供电时，功耗低于255 mW（最大值）；采用+5 V电源供电时，功耗仅为35 mW（最大值）。
应用
- 软件控制校准、伺服控制器、过程控制以及自动测试设备
数据手册, Rev. B, 5/07
【用 途】 【性能 参数】【互换 兼容】
摘 要:本文介绍了一种基于 ARM9 微处理器 S3C2410A 的嵌入式 pH 值测控系统,包括 S3C2410A 自带的 A/D 转换器ADC,D/A转换芯片DAC8420 等接口芯片的软硬件设计。
;;;;;;１ ＤＡＣ８４２０的主要特点ＤＡＣ８４２０是ＡＤ公司生产的四路输出１２位ＤＡＣ。该ＤＡＣ具有高速串行接口，而且功耗很低，能广泛应用于伺服系统控制、过程自动化控制及ＡＴＥ中。其主要特点如下：●可选择单极或双极模式；●复位后，输出置０或置中间值；●电源选择广泛，单＋５Ｖ～±１５Ｖ均可；●采用１６脚ＰＤＩＰ、ＣＥＲＤＩＰ或ＳＯＩＣ封装。;;;;;;;;;;;;;; ２ ＤＡＣ８４２０的引脚功
