产品详情

DAC-8426是一款完整的四通道电压输出DAC，内置基准电压源。这款产品可以直接插入用户目前使用10 V外部基准电压源的任何现有7226插口中使用。不再需要外部基准电压源。DAC-8426的内部基准电压源经过激光调整，精度为±0.4%，温度系数为25ppm/°C，具有5mA的外部负载驱动能力。

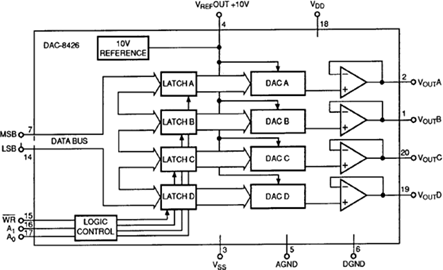

DAC-8426在单芯片上集成四个8位电压输出CMOS DAC。通过10 V输出带隙基准电压源设置锁存器和接口控制逻辑。

当写选通为低电平有效时，由地址输入选择的四个锁存器之一从8位数据总线输入加载。所有的数字输入均兼容TTL/CMOS（5V）。片内放大器可采用单电源或双电源驱动最高10mA负载。片内基准电压源始终与内部DAC相连，可提供5mA来驱动外部器件。

尺寸小、功耗低、单位通道成本低等特性使DAC-8426成为采用多个D/A转换器而又不牺牲电路板空间的应用的理想之选。由于减少了器件数量，系统可靠性得以提升。

ADI公司拥有先进的氧化物、硅门极CMOS工艺，因而可在同一块芯片上生产DAC-8426的模拟和数字电路。此外，配合ADI公司高度稳定的薄膜R-2R电阻梯形网络，也有助于DAC之间的匹配和温度跟踪。
