DAC8512的编码方式为标准二进制,MSB先加载。输出运算放大器的摆幅可以达到任一供电轨,设置为0 V至+4.095 V范围,分辨率为每位1 mV。它能够提供5 mA吸电流和源电流。片内基准电压源经过激光调整,可提供4.095 V的精密满量程输出电压。

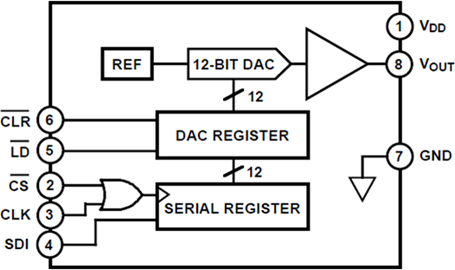

高速、三线式串行接口与DSP兼容,提供数据输入(SDI)、时钟(CLK)和负载选通(LD)三个引脚。还有一个芯片选择引脚,用于连接多个DAC。
上电时或用户要求时,CLR输入可将输出设置为零电平。
DAC8512的额定温度范围为-40°C至+85°C工业温度范围,提供塑封DIP和SO-8表贴两种封装。
