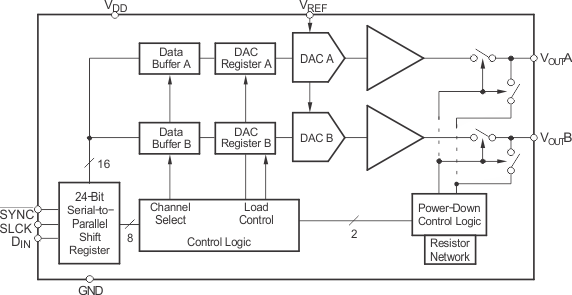

DAC8532是一种双通道、16位数字模拟转换器(DAC)，提供低功耗操作和灵活的串行主机接口。每个芯片上的精密输出放大器允许轨到轨的输出摆动超过2.7 V到5.5 V的供电范围。该设备支持标准的3线串行接口，能够工作的输入数据时钟频率高达30mhz的V(DD) = 5v。

DAC8532需要一个外部参考电压来设置每个DAC通道的输出范围。该设备集成了一个上电复位电路，确保DAC以零刻度输出功率，并一直保持到有效的写入发生。DAC8532提供了一个灵活的下电功能，通过串行接口访问，在5v时将设备的电流消耗降低到200 nA。

该设备在正常运行时的低功耗使其非常适合便携式电池供电设备和其他低功耗应用。5 V时功耗为2.5 mW，下电时功耗为1µW。

DAC8532可在VSSOP-8封装中使用，其工作温度范围为-40°C至105°C。
