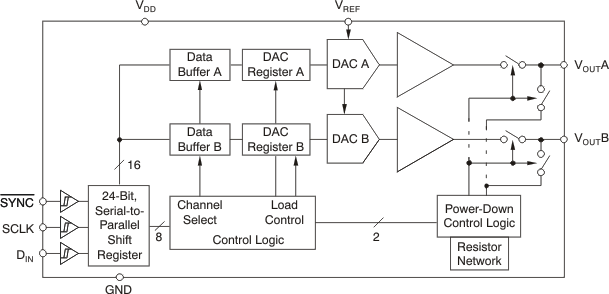

DAC8552是一个16位，双通道，电压输出数字模拟转换器(DAC)提供低功耗操作和灵活的串行主机接口。每个芯片上的精密输出放大器允许轨到轨的输出摆动超过2.7V到5.5V的供应范围。该设备支持一个标准的3线串行接口，能够在输入数据时钟频率高达30MHz的V(DD) = 5V时工作。

DAC8552需要一个外部参考电压来设置每个DAC通道的输出范围。该设备还包含一个上电复位电路，确保DAC以零刻度输出功率，并一直保持到有效的写入发生。DAC8552提供了一个灵活的断电功能，通过串行接口访问，在5V时将设备的电流消耗降低到700nA。

该设备在正常运行时的低功耗使其非常适合便携式、电池驱动设备和其他低功耗应用。在2.7V时，每通道功耗为0.5mW，下电时减少为1µW。

DAC8552采用MSOP-8封装，工作温度范围为-40°C至+105°C。
