DAC8812是一个双，16位，电流输出数模转换器(DAC)设计从单一2.7 v到5.5 v电源工作。

应用的外部参考输入电压V(REF)决定满量程输出电流。内部反馈电阻(R(FB))提供温度跟踪全量程输出时，结合外部I-to-V精密放大器。

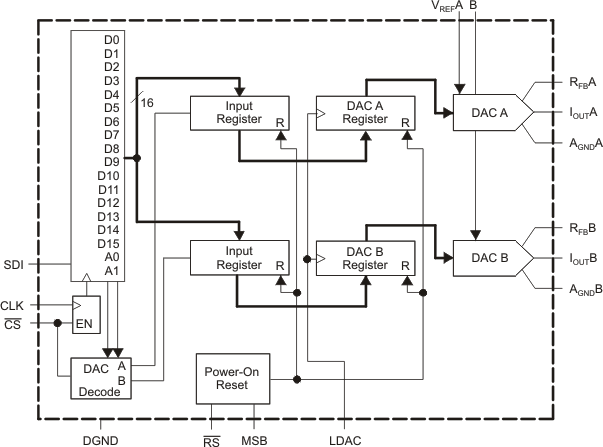

双缓冲，串行数据接口提供高速，3线，SPI和微控制器兼容输入使用串行数据在(SDI)，时钟(CLK)，和芯片选择(CS)． 一种通用电平敏感负载DAC频闪电路(LDAC)输入允许从先前加载的输入寄存器同步更新所有DAC输出。此外，内部上电复位强制输出电压零在系统转。一个MSB引脚允许系统复位断言(RS)强制所有寄存器在MSB = 0时为零码，或在MSB = 1时为中档码。
