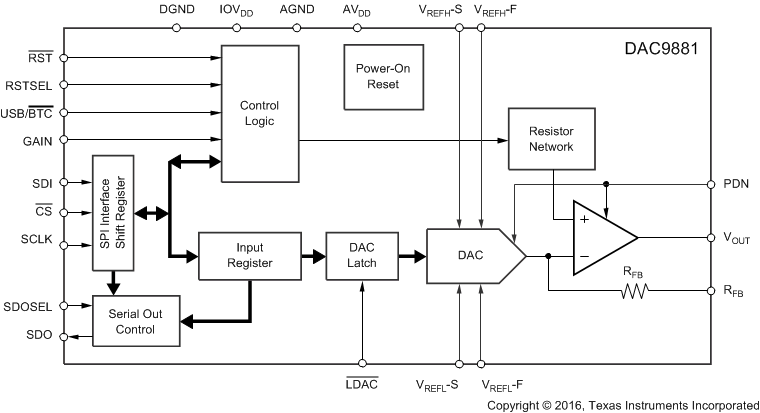

DAC9881 是一款 18 位单通道电压输出数模转换器 (DAC)。此器件 具有 18 位单调性、卓越的线性、非常低的噪声和快速稳定时间。片上精度输出放大器可在 2.7V 至 5.5V 的完整电源电压范围内实现轨至轨输出摆幅。
此器件支持标准串行外设接口 (SPI)，这种接口可在高达 50MHz 的输入数据时钟频率下工作。DAC9881 需要外部基准电压来设置 DAC 通道的输出范围。此器件还采用了可编程上电复位电路，确保 DAC 输出可以零电平或中间电平加电并保持，直到写入一个有效代码。
此外，DAC9881 还能够在单极直接二进制或二进制补码模式下运行。DAC9881 可实现低功耗运行。为了进一步节能，可以通过访问 PDN 引脚进入断电模式，从而在 5V 时将电流消耗减少到 25µA。5V 时的功耗为 4mW，在断电模式下降至 125µW。
下面是 [基于DAC9881的带闭环输出的典型电路图]的电路图 基于DAC9881的带闭环输出的典型电路图(责任编辑：电路图)
DAC9881转换器单极性典型应用电路
下面是 [DAC9881构成的双极型输出电路原理图]的电路图 DAC9881构成的双极型输出电路原理图(责任编辑：电路图)
DAC9881引脚如图2所示。 3．2 主要引脚功能介绍 主要引脚功能介绍如表1所示。
dac9881 采用小型 qfn-24封装，使客户可提高系统性能并简化设计工艺，从而满足自动测试设备、仪表、过程控制、数据采集以及通信系统等高精度工业应用领域的需求。 dac9881 采用 ti 的hpa07
DAC9881 采用小型 QFN-24封装，使客户可提高系统性能并简化设计工艺，从而满足自动测试设备、仪表、过程控制、数据采集以及通信系统等高精度工业应用领域的需求。 DAC9881 采用
DAC9881是一款高性能的数/模转换芯片，具有串行输入、并行处理、电压输出特点；精度高，速度快，可以大大地减少对数据总线的占用，广泛地应用于高精度的控制场合和波形产生电路。
