描述

DGD0636M是一款专为高压/高速应用而设计的三相栅极驱动IC，以半桥配置驱动n -沟道mosfet和igbt。高压处理技术使DGD0636M的高侧能够在引导操作中切换到100V。

DGD0636M逻辑输入与标准TTL和CMOS电平(降至3.3V)兼容，便于与控制设备接口，并能在高噪声环境中更好地发挥作用。驱动器输出具有高脉冲电流缓冲设计的最小驱动器交叉传导。

DGD0636M具有多种保护功能。当两个输入都是高的(故障状态)时，通过射穿保护逻辑可以防止两个输出都是高的。VCC的欠压锁定会关闭相应的高侧输出。过流保护将终止6个输出。VCC UVLO和过流保护跳闸自动故障清除与时间可调外部电容。

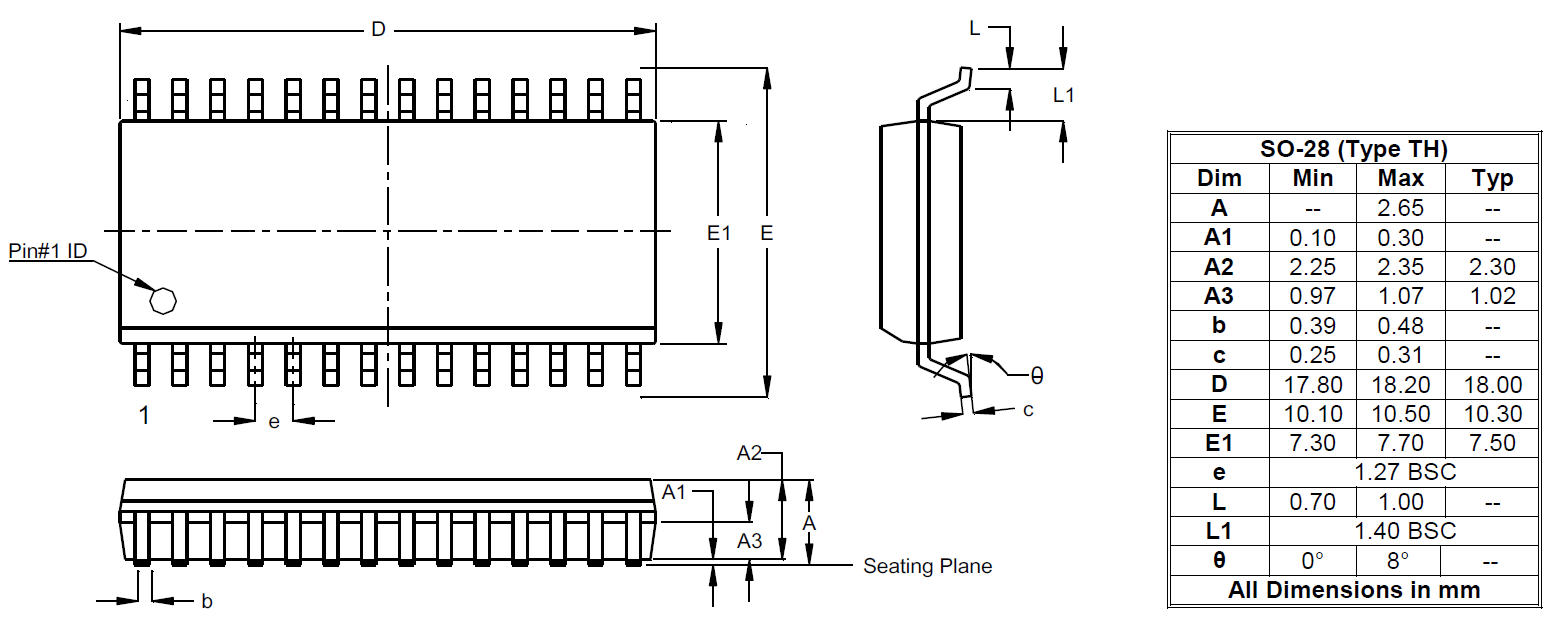

DGD0636M采用SO-28封装，工作温度从-40°C到+125°C。

应用程序

·三相电机变频器驱动
·无刷直流电机驱动器
·工业电机变频器-电动工具，机器人
·通用三相逆变器

特性

·3个浮动高侧驱动在引导操作到100V
·200mA源/ 350mA Sink输出电流能力
输出耐受负瞬态，dV/dt免疫
逻辑输入3.3V能力
·290ns内部死区时间，以保护mosfet和igbt
·所有通道匹配的道具延迟
·输出与输入相位不一致
施密特触发逻辑输入
·交叉传导预防逻辑
·所有通道欠压锁定
·过流保护关闭驱动器
·扩展温度范围:-40°C到+125°C
