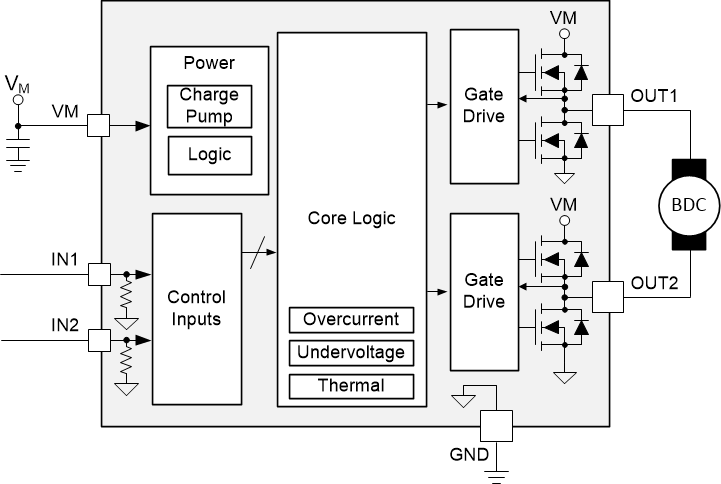

DRV8210是一个集成的电机驱动器，具有4个n通道功率场效应晶体管、电荷泵调节器和保护电路。三倍充电泵结构允许设备运行到V，以适应供电轨道和低电池条件。电荷泵集成了所有的电容器，减少了PCB上电机驱动器的整体解决方案尺寸，并允许100%占空比操作。

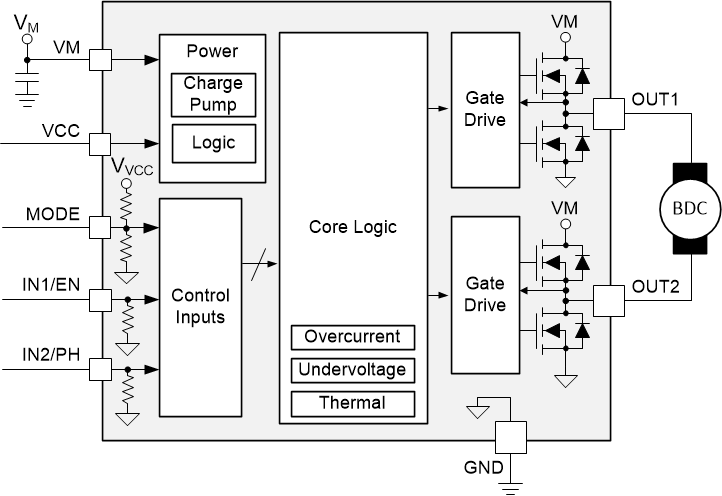

DRV8210支持PWM (IN1/IN2)、phase/enable (PH/EN)、独立半桥、并联半桥等多种控制接口模式。每个接口都支持低功耗休眠模式，通过关闭大部分内部电路来实现超低的静态电流。

该装置可提供最高输出电流。它的工作电压从V到V。

该驱动器提供了强大的内部保护功能，包括电源欠压锁定(UVLO)，输出过流(OCP)和设备过温(TSD)。

DRV8210是一系列器件中的一种，它们有引脚到引脚的可伸缩R(DS(on))和电源电压选项，以最小的设计变化支持各种负载和供电轨道。有关本系列设备的信息，请参见第5节。查看我们的完整组合有刷电机驱动器上。
