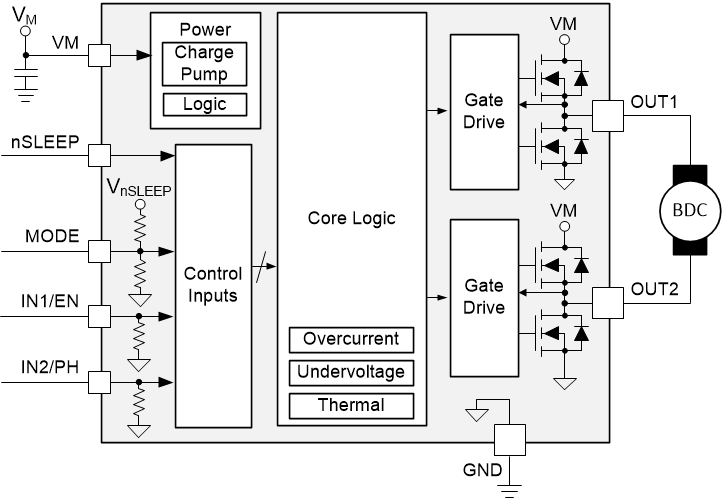

DRV8220是一个集成的电机驱动器，具有4个n通道功率场效应晶体管、电荷泵调节器和保护电路。电荷泵集成了所有的电容器，减少了PCB上电机驱动器的整体解决方案尺寸，并允许100%占空比操作。

DRV8220支持多种控制接口模式，包括PWM (IN1/IN2)、phase/enable (PH/EN)、独立半桥、并联半桥。每个接口都支持低功耗休眠模式，通过关闭大部分内部电路来实现超低的静态电流。DSG包支持nSLEEP引脚来控制睡眠模式，使用逻辑信号输入。

该设备可以提供高达A的输出电流。它的工作电压从18v。

该驱动器提供了强大的内部保护功能，包括电源欠压锁定(UVLO)，输出过流(OCP)和设备过温(TSD)。

DRV8220是一系列器件中的一种，它们有引脚到引脚的可伸缩R(DS(on))和电源电压选项，以支持各种负载和供电轨道，设计变化最小。有关本系列设备的信息，请参见第5节。查看我们的完整组合有刷电机驱动器上。
