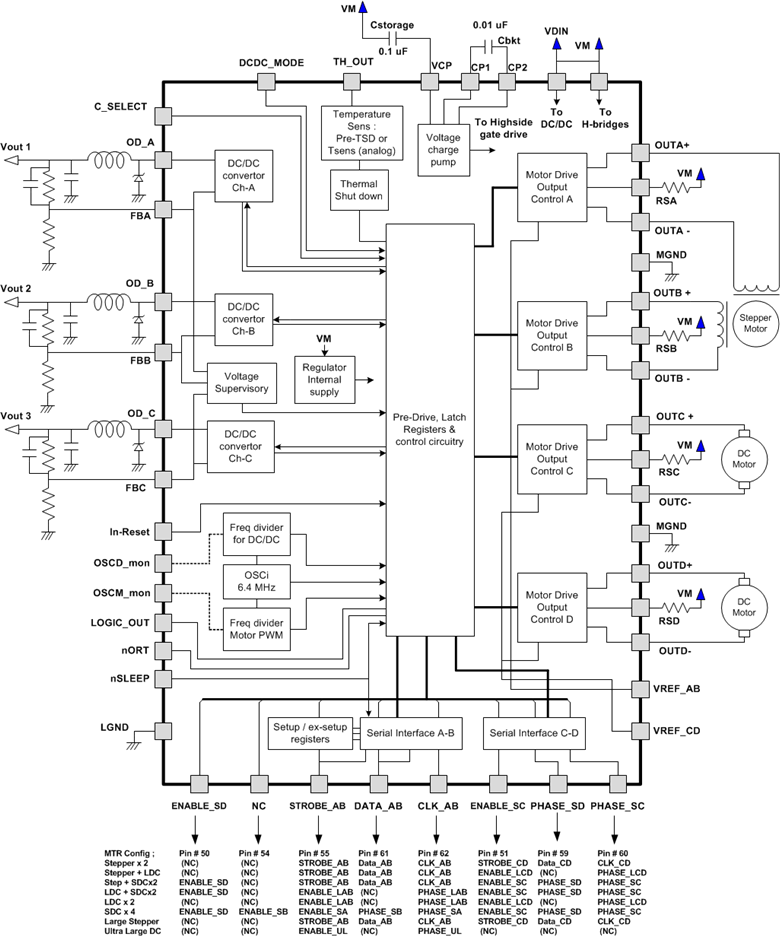

DRV8809/DRV8810提供一体化的电机驱动解决方案。该芯片内部有4个h桥，可配置8种不同模式的组合电机驱动器控制。

每个h桥的输出驱动块由配置为全h桥的n通道功率mosfet组成，以驱动电机绕组。步进电机控制有一个16步模式可编程通过3线串行接口(SPI)。SPI输入引脚是3.3 v兼容和5 v容忍。

DRV8809/DRV8810有三个DC-DC开关模式降压转换器，产生可编程输出电压从1.5 V到80% VDIN(通道a)或高达10 V(通道B和通道C)，具有高达1.5 a的负载电流能力。在启动时使用C_SELECT终端或在操作期间使用串行接口选择输出。

内部关闭功能提供过流保护(OCP)、短路保护、过压/欠压锁定(UVLO)和热关闭(TSD)。此外，该设备具有复位功能，在电源上和在输入In-Reset引脚时操作。
