DRV8823为打印机和其他办公自动化设备应用提供了一个集成的电机驱动解决方案。

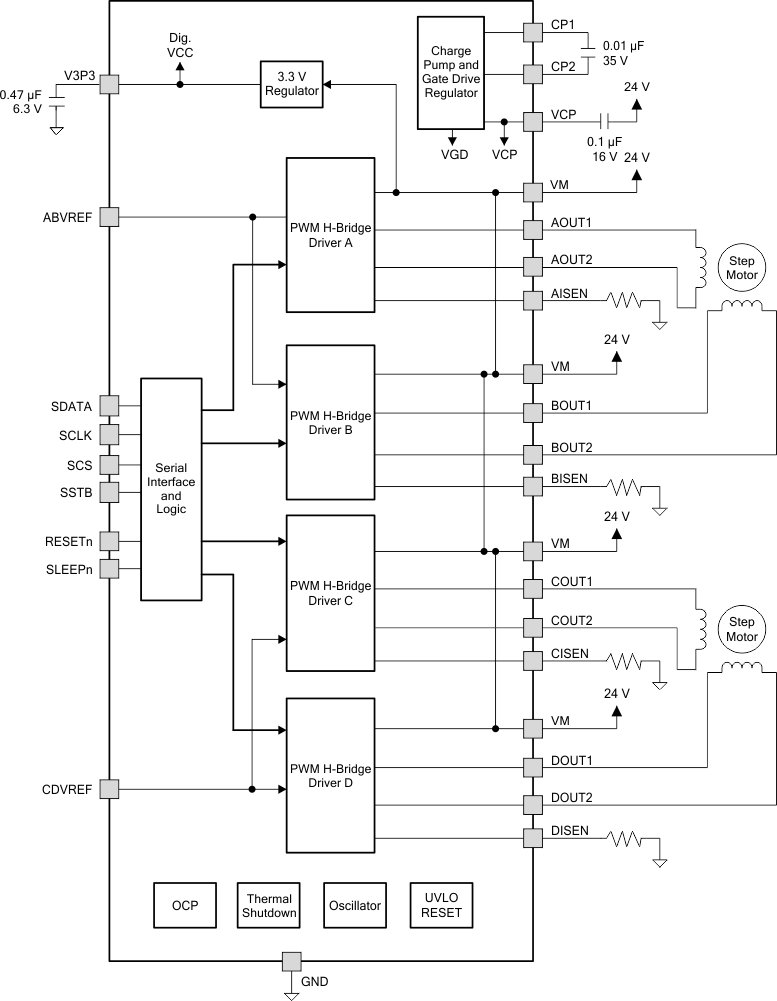

电机驱动电路包括四个h桥驱动。每个电机驱动块采用配置为h桥的n通道功率mosfet驱动电机绕组。

一个简单的串行接口允许控制电机驱动器的所有功能，只需要几个数字信号。该设备还提供了低功耗睡眠功能。

电机驱动器提供PWM电流控制能力。电流是可编程的，基于外部提供的参考电压和外部电流检测电阻。此外，8个电流水平(通过串行接口设置)允许微步进双极步进电机。

内部关闭功能提供过流保护(OCP)、短路保护、欠压锁定和过温。

DRV8823采用48引脚HTSSOP封装(环保:RoHS和无Sb/Br)。
