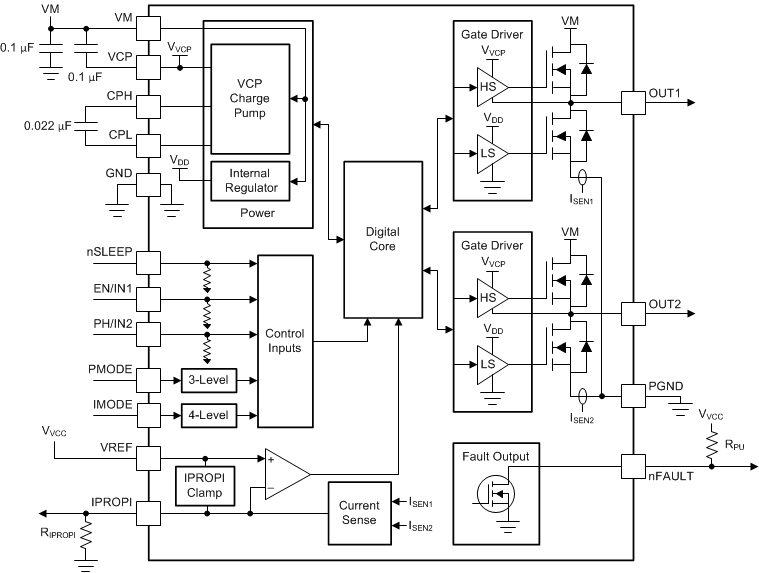

DRV8874是一个集成的电机驱动器与n通道h桥，电荷泵，电流传感和比例输出，电流调节，和保护电路。电荷泵通过支持n通道MOSFET半桥和100%占空比驱动提高效率。该系列设备以针对针的R(DS(on))变体来支持不同的负载，以最小的设计变化。

IPROPI引脚上的内部电流镜结构实现电流检测和调节。这消除了对大功率分流电阻的需要，节省了板面积，降低了系统成本。IPROPI电流检测输出允许微控制器检测电机失速或负载条件的变化。使用外部电压基准引脚，VREF，这些设备可以在启动和高负载事件期间调节电机电流，而无需微控制器的交互。

低功率休眠模式通过关闭大部分内部电路来实现超低的静态电流。内部保护功能包括电源欠压锁定，充电泵欠压，输出过流，设备过温。故障条件显示在nFAULT上。
