DS100BR111

带有输入均衡和输出去强调的10.3-Gbps超低功耗2ch重驱动

DS100BR111产品信息:

DS100BR111是一款超低功耗、高性能的中继器,设计用于支持串行链路,数据速率高达10.3 Gbps。DS100BR111引脚配置为一个双向通道(一个发送,一个接收通道)。DS100BR111输入功能强大的四连续时间线性均衡器(CTLE)提供一个促进+ 36后5 GHz的眼睛和打开一个输入完全关闭由于传输干扰(ISI)互连引发的媒介如董事会痕迹或twin-axial铜电缆。该发射机具有可编程输出去强调驱动器高达-12分贝,可以驱动输出电压水平从700 mVp-p到1300 mVp-p。

当配置为10G-KR中继器时,DS100BR111允许KR主机和端点使用802.3ap以太网标准指定的反向信道通信技术,通过调整发送和接收均衡器系数来优化全链路。

可编程设置可以通过引脚控制,SMBus协议,或外部EEPROM应用。在EEPROM模式下,配置信息在上电时自动加载,因此不需要外部微处理器或软件驱动程序。

DS100BR111数据手册:

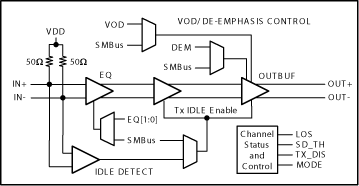

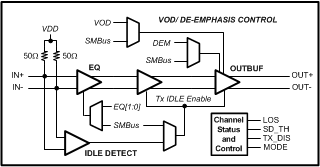

DS100BR111引脚功能、电路图:

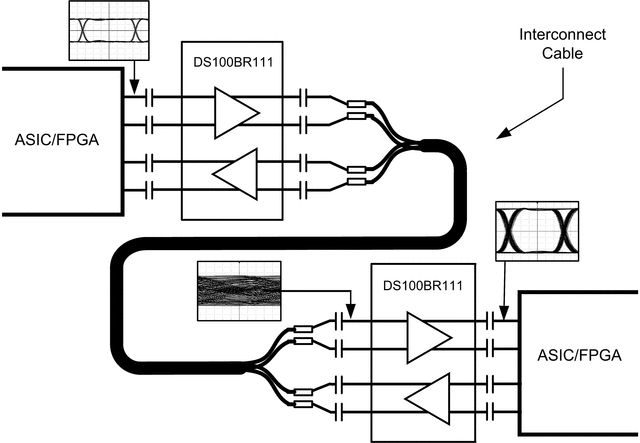

10.3 Gbps的双通道中继器电路

DS100BR111输入功能一个功能强大的4级连续时间线性均衡器(CTLE)提供高达促进在5 GHz到36分贝,并打开一个输入的眼睛是完全封闭的由于符号间 干扰( ISI)的诱导互连媒介,如FR - 4
