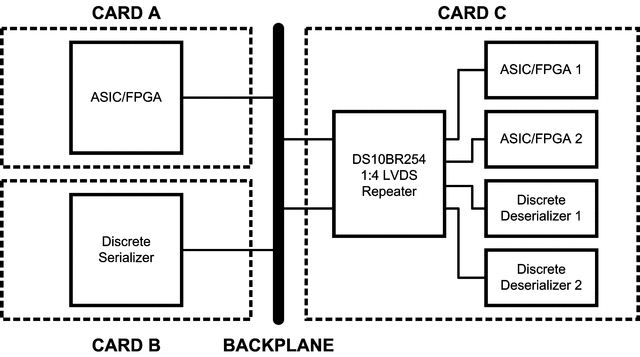

DS10BR254是一款1.5 Gbps 1:4 LVDS中继器，针对FR-4印刷电路板背板和平衡电缆上的高速信号路由和分配进行了优化。全差分信号路径确保异常的信号完整性和抗干扰性。

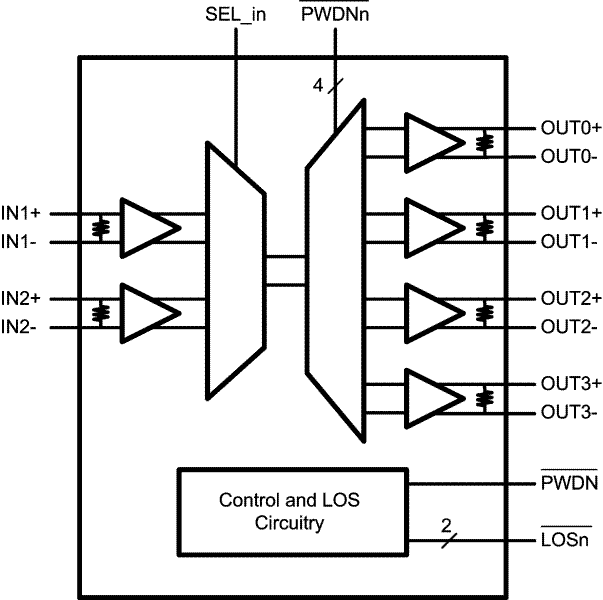

该设备有两个不同的LVDS输入通道和一个选择引脚确定哪个输入是活跃的。造成的信号丢失(洛杉矶)电路监控输入通道和唯一洛杉矶当在该输入没有检测到信号时，Pin被断言。

宽输入共模范围允许开关接受信号与LVDS, CML和LVPECL水平;输出电平为LVDS。一个非常小的封装足迹需要在板上的最小空间，而通过pinout允许简单的板布局。每个差分输入和输出内部端接100欧姆电阻，以降低设备返回损耗，减少组件计数，进一步减少电路板空间。
