DS1776 是一款八路 PI 总线收发器。 A 到 B 的路径被锁存。 B 输出是串联肖特基二极管的集电极开路输出，可确保将 B 输出负载降至最低。 B 输出还具有斜升和斜降时间（典型值为 2.5ns），可确保将 PI 总线振铃最小化。 B 输入具有毛刺脉冲抑制电路，典型值为 4ns。

该器件采用 的双极互补金属氧化物半导体 (Bi-CMOS) 工艺设计，在工作和禁用状态下均可实现低功耗。 其交流性能针对 PI 总线的互操作性要求进行了优化。

DS1776 是一款八路锁存收发器，旨在为高性能线或总线提供电气接口。 该总线的负载特性阻抗范围为 20欧姆 至 50欧姆，两端采用 30欧姆 至 40欧姆 范围内的电阻进行端接。

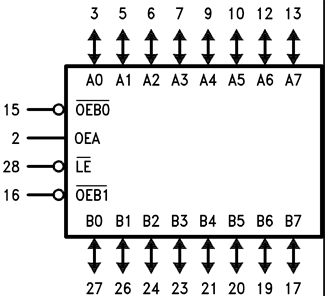

DS1776 是一款具有集电极开路 B 和三态 A 端口输出驱动器的八路双向收发器。 该器件为 A 端口信号提供了锁存功能。 B 端口输出驱动器设计为在 2V 电压时具有 100mA 灌电流，并且特有受控线性斜坡，能够最大限度降低总线上的串扰和振铃。

该器件提供了独立的高电平控制电压 (V(X))，以防止 A 侧输出高电平超过未来高密度处理器的电源电压。 对于 5V 系统，V(X) 连接至 V(CC)。
