DS25CP102Q-Q1

自动3.125 gbps 2x2 LVDS交叉点开关TX预强调和RX均衡

DS25CP102Q-Q1产品信息:

DS25CP102Q是一个3.125 Gbps 2x2 LVDS交叉点开关,为高速信号路由和切换损耗FR-4印刷电路板背板和平衡电缆而优化。全差分信号路径确保异常的信号完整性和抗干扰性。非阻塞体系结构允许将任何输入连接到任何输出或输出。

DS25CP102Q具有两个级别(关和开)的发送前强调(PE)和两个级别(关和开)的接收均衡(EQ)。

宽输入共模范围允许开关接受信号与LVDS, CML和LVPECL水平;输出电平为LVDS。一个非常小的封装足迹需要在板上的最小空间,而通过pinout允许简单的板布局。每个差分输入和输出内部端接100欧姆电阻,以降低设备插入和返回损耗,减少组件计数,进一步减少电路板空间。

DS25CP102Q-Q1数据手册:

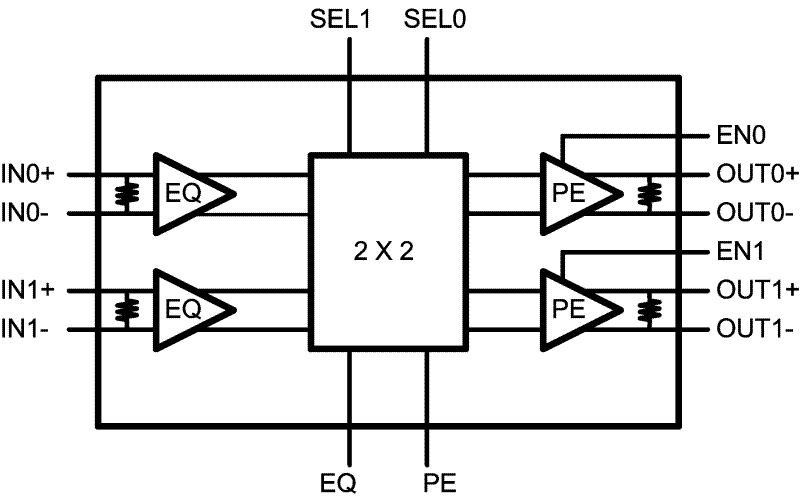

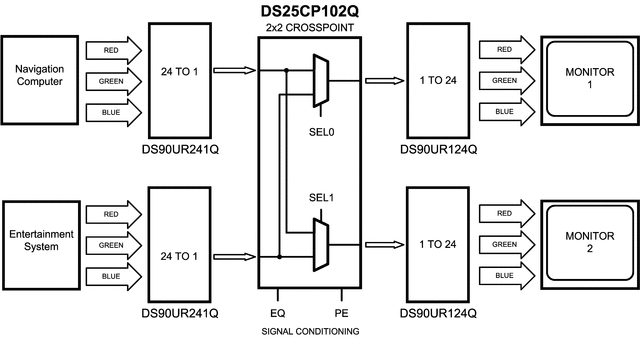

DS25CP102Q-Q1引脚功能、电路图:
