DS3668四路外设驱动设计用于低工作功率，高击穿电压，高输出电流和低输出ON电压的应用。不像大多数外设驱动器可用，一个独特的故障保护电路是合并在每个输出。当负载电流在任何输出上超过(大约)一个内置的延迟时间(名义上12µs)时，该输出将被其保护电路断开，而对其他输出没有影响。这种情况将一直存在，直到保护电路通过切换相应的输入或使能低引脚至少µs来复位。这个内置的延迟被提供，以确保保护电路不被启动的浪涌电流与某些类型的负载相关。

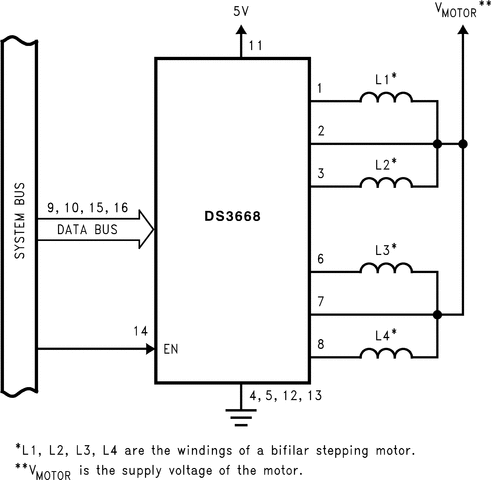

DS3668的输入结合了TTL兼容性和高输入阻抗。事实上，其极低的输入电流允许其直接由MOS器件驱动。输出能够下沉600毫安每提供一个70V击穿。然而，对于感应负载，输出应该被夹紧到35V或更少，以避免在关断期间锁存(感应反激保护-参考AN-213)。为此，在每个输出端提供一个能够处理800毫安的片上箝位二极管。此外，DS3668还集成了保证无故障通电或断电的电路，以及在输入开路时使输出处于高阻抗状态的故障安全特性。

模制封装是专门构建，允许增加功率耗散比传统封装。四个接地引脚通过特殊的铜引线框架直接与器件芯片连接。当四驱动焊接到PC板，该设备的功率额定值显著提高。
