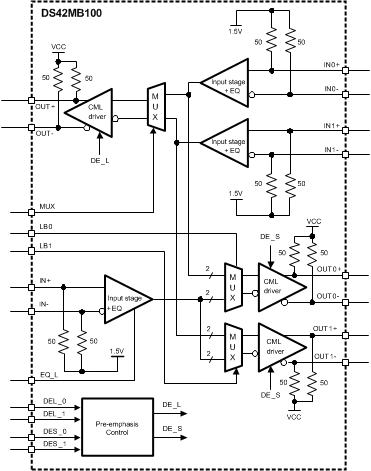

DS42MB100器件是一个信号调理2:1多路复用器和1:2扇出缓冲器，设计用于背板冗余或电缆驱动应用。信号调理功能包括连续时间线性均衡(CTLE)和可编程输出前置强调，使数据通信在FR4背板高达4.25 Gbps。每个输入级都有一个固定的均衡器来减少板迹引起的ISI失真。

所有输出驱动器都有四个可选的预强调级别，以补偿长FR4背板或电缆衰减的传输损失，减少确定性抖动。预强调水平可以独立控制的线侧和开关侧驱动器。从开关侧输入到开关侧输出的内部环回路径使系统能够进行高速测试。所有接收输入内部端接100-欧姆差分终端电阻。所有驱动器输出内部端接50-欧姆端子电阻到V(CC)。
