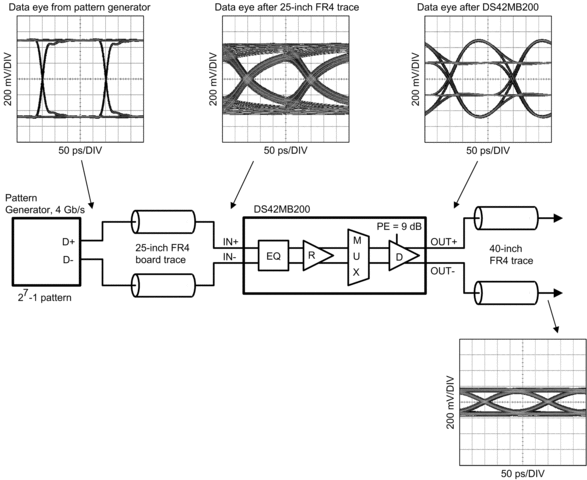

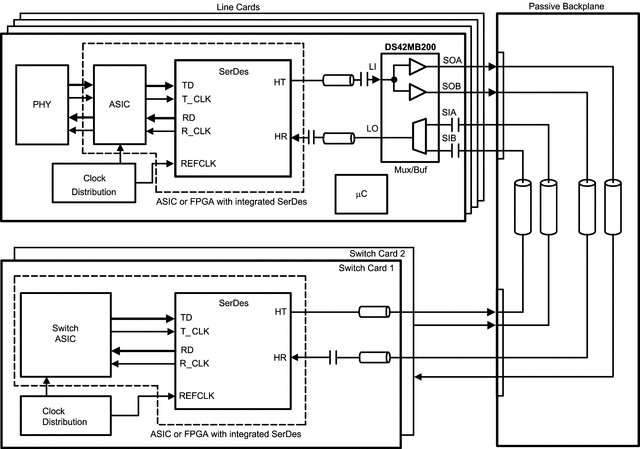

DS42MB200是一个双信号调理2:1多路复用器和1:2风扇输出缓冲设计用于背板冗余应用。信号调理功能包括输入均衡和可编程输出前置强调，使数据通信在FR4背板高达4.25 Gbps。每个输入级都有一个固定的均衡器来减少板迹引起的ISI失真。

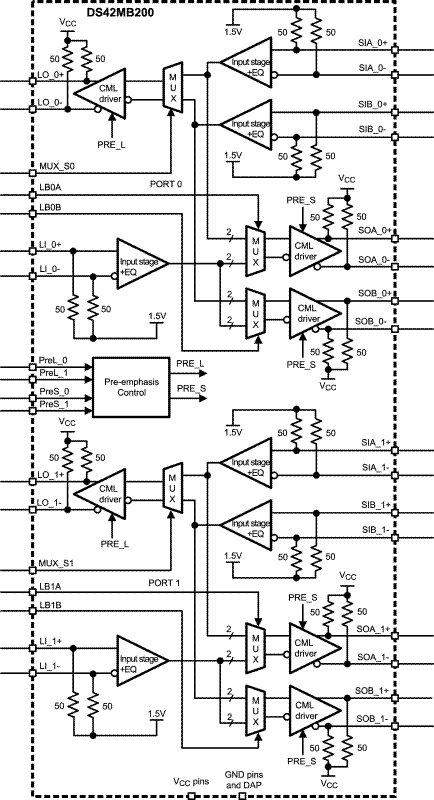

所有输出驱动器都有4个可选择的前置强调步骤，以补偿长FR4背板的传输损失，并减少确定性抖动。预强调水平可以独立控制的线侧和开关侧驱动器。从开关侧输入到开关侧输出的内部环回路径使系统能够进行高速测试。所有接收输入内部端接100欧姆差分终端电阻。所有驱动输出内部终止50欧姆到V(CC)。
