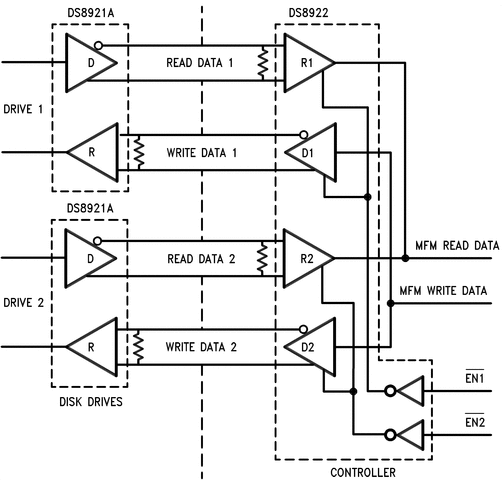

DS8921、DS8921A和DS8921AT设备是专为满足ST506、ST412和ESDI磁盘驱动器标准的应用而设计的差分线驱动器和接收对。同时满足EIA标准RS-422的要求。
DS8921x接收器在7 V共模工作范围内提供200 mV的输入灵敏度。迟滞被合并(通常70 mV)以改善缓慢变化的输入波形的噪声裕度。

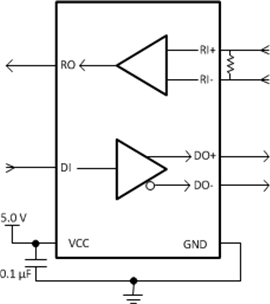

DS8921x驱动设计为双绞线或平行线传输线提供单极差分驱动。互补输出是逻辑与的，并提供了0.5 ns的输出偏置(典型)和12 ns的传播延迟。
DS8921x器件设计为兼容TTL和CMOS。
【用 途】 线接收发送器 【性能 参数】双列8脚封装,差分线(RS422)驱动器/接收器,TTL兼容。
DS8921/DS8921A/DS8921AT差分线路驱动器和接收器电路的基本特性：1) 符合EIA标准RS422的要求；2) 互补驱动器输出；3) 高级差分或共模输入电压为±7V；4) ±0.2V接收灵敏度超过输入电压范围
