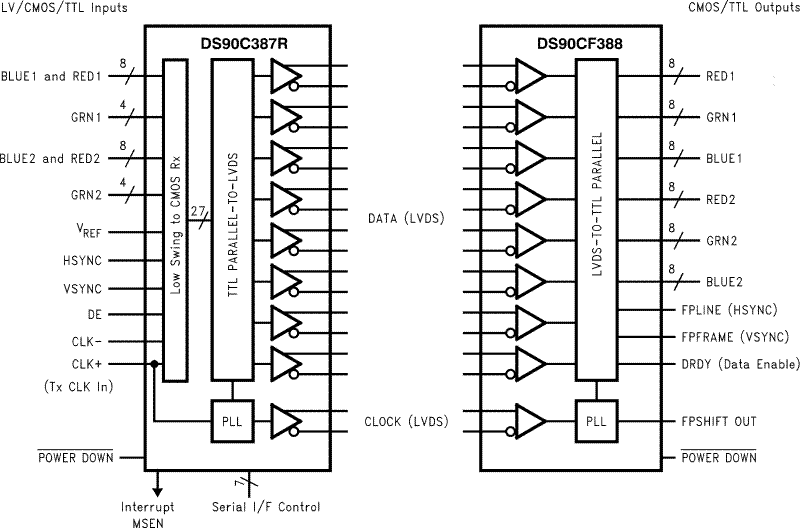

DS90C387R发射机被设计为支持从主机到UXGA分辨率的平板显示器的像素数据传输。它被设计为与图形内存控制器Hub (GMCH)兼容，实现了每个时钟两个数据，并可以通过两线串行通信接口进行控制。支持两种输入模式:一个端口12位(每个时钟两个数据)输入24位RGB，两个端口12位(每个时钟两个数据)输入双24位RGB(48位总计)。在两种模式下，在LVTTL电平操作中，输入数据将在上升边和下降边上进行时钟计时，或者在低摆幅操作中，将差分时钟信号的交叉进行时钟计时。每个输入数据宽度将是时钟周期的1/2。输入时钟为85MHz，输入数据为170Mbps，每条LVDS线路的最大传输速率为595Mbps，总吞吐量为2.38Gbps/4.76Gbps。它将24/48位(单/双像素24位颜色)的数据转换为4/8 LVDS(低压差分信令)数据流。DS90C387R可通过二线串行通信接口进行编程。LVDS输出引脚与DS90C387相同。因此，该发射器可以与DS90CF388配对，112MHz LDI芯片组接收器或FPD-Link接收器在非直流平衡模式操作，为GUI/LCD面板/主板供应商提供了一个广泛的选择与基于LVDS的TFT面板互操作。

DS90C387R还具有DS90C387上的一些功能。电缆驱动增强了用户可选择的前置强调功能，在过渡期间提供额外的输出电流，以抵消电缆加载效应。在周期到周期的基础上提供直流平衡以减少ISI(符号间干扰)，控制信号(VSYNC, HSYNC, DE)在消隐间隔期间发送。通过预强调和直流平衡，在电缆的接收端提供了一个低失真的眼模式。这些改进可以根据媒体特性和像素时钟速度驱动5至15米以上的电缆。预强调在直流平衡和非直流平衡模式中都可用。在非直流平衡模式下，获得了与FPD-Link接收机的向后兼容性。

该芯片是解决电磁干扰和高分辨率平板显示应用中电缆尺寸问题的理想解决方案。它提供了基于LVDS技术的可靠的工业标准接口，提供了高分辨率面板所需的带宽，同时最大限度地提高比特时间，并保持低时钟速率，以降低EMI和屏蔽要求。更多详细信息，请参考本数据表的“应用信息”部分。
