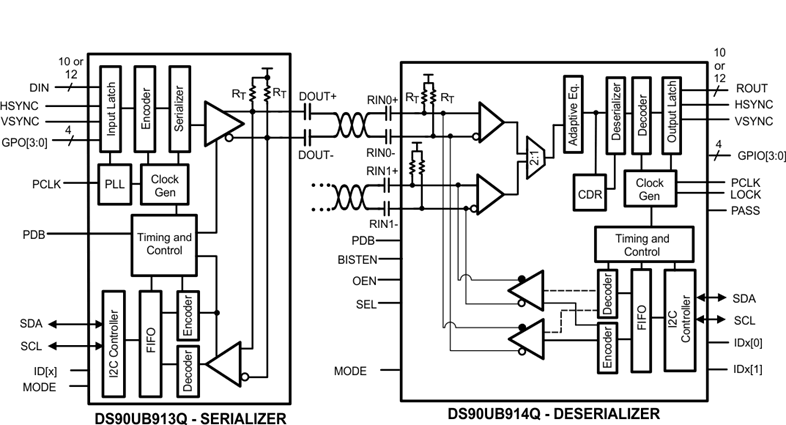

DS90UB91xQ-Q1 芯片组提供一个具有高速正向通道和双向控制通道的 FPD-Link III 接口，用来实现单一差分对上的数据传输。 DS90UB91xQ-Q1 芯片组的高速正向通道和双向控制通道数据路径上均包含差分信令。 串行器和解串器对主要用于电子控制单元 (ECU) 中成像器与视频处理器的连接。 该芯片组非常适用于驱动需要高达 12 位像素深度、2 个同步信号以及双向控制通道总线的视频数据。
解串器上有一个多路复用器，可用于在两个输入成像器之间进行选择。 解串器只能激活一个输入成像器。 主视频传输将 10 位和 12 位数据转换为单条高速串行数据流，另外一个独立的低延迟双向控制通道传输负责接收来自 I(2)C 端口的控制信息，与视频消隐期无关。
凭借 的嵌入式时钟技术，可在单一差分对上进行透明的全双工通信，两个方向上运载不对称的双向控制通道信息。 这种单一串行数据流通过消除并行数据与时钟路径间的偏差，简化了印刷电路板 (PCB) 走线和电缆上的宽数据总线传输。 这样，通过限制路径的宽度，大大节省了系统成本，相应地减少了 PCB 层数、电缆宽度以及连接器尺寸和引脚数量。 此外，解串器输入还提供自适应均衡功能来补偿较长距离介质上的损耗。 内部直流均衡编码和解码被用来支持交流耦合互连。 此串化器采用 32 引脚超薄型四方扁平无引线 (WQFN) 封装，而解串器采用 48 引脚 WQFN 封装。
DS90UB913Q和DS90UB914Q现已上市，建议零售价为每个设备美国5.36美元的千枚单价。DS90UB913Q串行提供32引脚5毫米x 5毫米QFN封装，，而DS90UB914Q解串器，提供48引脚，7毫米x 7毫米的QFN封装。
ds90ub913q 与 ds90ub914q 的主要特性与优势：·用于超小型百万像素摄像模块的最小串行器：ds90ub913q 面积为 25 平方毫米，支持 10 mhz 至 100 mhz 像素时钟和
TI公司的DS90UB913Q/DS90UB914Q芯片组是10MHz~100MHz 10位/12位FPD-Link III SER/DES，提供高速FPD-Link III接口和高速正向通路以及用于差分对上数据发送的双向控制通路DS90UB913Q/914Q芯
日前，德州仪器 (TI) 宣布推出 DS90UB913Q串行器与 DS90UB914Q 解串器，进一步壮大FPD-Link III 汽车级芯片组产品阵营。
