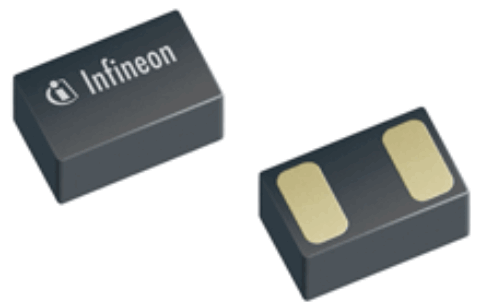

ESD105-B1-02EL

ESD105-B1-02EL产品信息:

  • 双向超低电容 ESD / 瞬态保护二极管

特征描述

  • · 根据以下内容对 RF 信号线进行 ESD / 瞬态保护:◦IEC61000-4-2 (ESD):±25 kV(空气/接触)

◦IEC61000-4-4 (EFT):50 A(5/50 µs)

◦IEC61000-4-5(浪涌):5 A (8/20 μs)

  • 最大工作电压:VRWM ±5.5 V
  • 极低电容:CL = 0.3 pF(典型值)
  • 极低箝位电压:IPP = 5 A 时 VCL= 11 V(典型值)
  • 极低的反向电流 IR < 1 nA(典型值)
  • 小尺寸架构 1.0 x 0.6 x 0.3 mm3
  • 无铅(符合 RoHS 标准)、无卤素包装

潜在应用

  • USB 3.0、10/100/1000 以太网、Firewire、DVI、HDMI、S-ATA、DisplayPort
  • 移动 HDMI Link、MDDI、MIPI、SWP/NFC

ESD105-B1-02EL数据手册:

ESD105-B1-02EL引脚功能、电路图:

B1

【用 途】 贴片稳压二极管【性能 参数】硅 3.3V 0.5A【互换 兼容】B1 MAZF033

HZ3 B1

【用 途】 稳压二极管【性能 参数】稳定电压为2.8-3V 5mA 500mW【互换 兼容】

HZ2 B1

【用 途】 稳压二极管【性能 参数】稳定电压为1.9-2.1V 5mA 500mW【互换 兼容】

HZ9 B1

【用 途】 稳压二极管【性能 参数】稳定电压为8.3-8.7V 5mA 500mW【互换 兼容】

HZ5 B1

【用 途】 稳压二极管【性能 参数】稳定电压为4.6-4.8V 5mA 500mW【互换 兼容】

AD7501KN-B1

【用 途】 【性能 参数】

HZ12 B1

【用 途】 稳压二极管【性能 参数】稳定电压为12.4-12.9V 5mA 500mW【互换 兼容】

HZ4 B1

【用 途】 稳压二极管【性能 参数】稳定电压为3.7-3.9V 5mA 500mW【互换 兼容】

3D0KX-B1

【用 途】 耗尽型场效应管 【性能 参数】N沟 15V 15mA 80mW 【互换 兼容】

B1-1Z

【用 途】 高频放大管 【性能 参数】硅 NPN 16V 1.5W 175MHz 【互换 兼容】MFR55C
